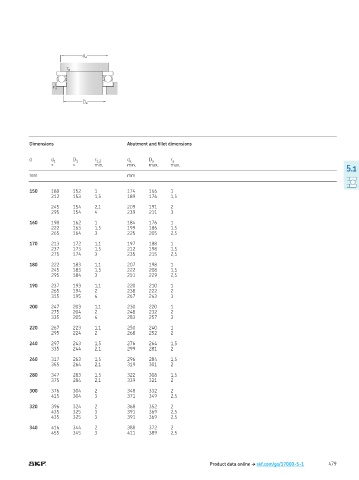

Page 481 - Rollingbearings

d a

r a

r a

D a

Dimensions Abutment and illet dimensions

d d 1 D 1 r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.1
mm mm

150 188 152 1 174 166 1
212 153 1,5 189 176 1,5

245 154 2,1 209 191 2
295 154 4 239 211 3

160 198 162 1 184 176 1
222 163 1,5 199 186 1,5
265 164 3 225 205 2,5

170 213 172 1,1 197 188 1
237 173 1,5 212 198 1,5
275 174 3 235 215 2,5

180 222 183 1,1 207 198 1
245 183 1,5 222 208 1,5
295 184 3 251 229 2,5

190 237 193 1,1 220 210 1
265 194 2 238 222 2
315 195 4 267 243 3

200 247 203 1,1 230 220 1
275 204 2 248 232 2
335 205 4 283 257 3

220 267 223 1,1 250 240 1
295 224 2 268 252 2

240 297 243 1,5 276 264 1,5
335 244 2,1 299 281 2

260 317 263 1,5 296 284 1,5
355 264 2,1 319 301 2

280 347 283 1,5 322 308 1,5
375 284 2,1 339 321 2

300 376 304 2 348 332 2
415 304 3 371 349 2,5

320 396 324 2 368 352 2
435 325 3 391 369 2,5
435 325 3 391 369 2,5

340 416 344 2 388 372 2
455 345 3 411 389 2,5

Product data online † skf.com/go/17000-5-1 479
