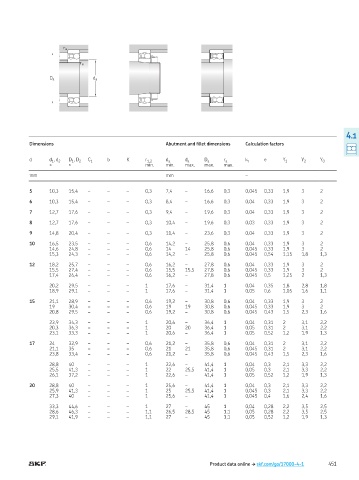

Page 453 - Rollingbearings

r a

r a

D a d a

4.1
Dimensions Abutment and illet dimensions Calculation factors

d d , d 2 D , D 2 C 1 b K r 1,2 d a d a D a r a k r e Y 1 Y 2 Y 0
1
1
≈ ≈ min. min. max. max. max.
mm mm –

5 10,3 15,4 – – – 0,3 7,4 – 16,6 0,3 0,045 0,33 1,9 3 2

6 10,3 15,4 – – – 0,3 8,4 – 16,6 0,3 0,04 0,33 1,9 3 2

7 12,7 17,6 – – – 0,3 9,4 – 19,6 0,3 0,04 0,33 1,9 3 2

8 12,7 17,6 – – – 0,3 10,4 – 19,6 0,3 0,03 0,33 1,9 3 2

9 14,8 20,4 – – – 0,3 11,4 – 23,6 0,3 0,04 0,33 1,9 3 2

10 16,5 23,5 – – – 0,6 14,2 – 25,8 0,6 0,04 0,33 1,9 3 2
14,6 24,8 – – – 0,6 14 14 25,8 0,6 0,045 0,33 1,9 3 2
15,3 24,3 – – – 0,6 14,2 – 25,8 0,6 0,045 0,54 1,15 1,8 1,3

12 18,2 25,7 – – – 0,6 16,2 – 27,8 0,6 0,04 0,33 1,9 3 2
15,5 27,4 – – – 0,6 15,5 15,5 27,8 0,6 0,045 0,33 1,9 3 2
17,4 26,4 – – – 0,6 16,2 – 27,8 0,6 0,045 0,5 1,25 2 1,3

20,2 29,5 – – – 1 17,6 – 31,4 1 0,04 0,35 1,8 2,8 1,8
18,9 29,1 – – – 1 17,6 – 31,4 1 0,05 0,6 1,05 1,6 1,1

15 21,1 28,9 – – – 0,6 19,2 – 30,8 0,6 0,04 0,33 1,9 3 2
19 30,4 – – – 0,6 19 19 30,8 0,6 0,045 0,33 1,9 3 2
20,8 29,5 – – – 0,6 19,2 – 30,8 0,6 0,045 0,43 1,5 2,3 1,6

23,9 34,3 – – – 1 20,6 – 36,4 1 0,04 0,31 2 3,1 2,2
20,3 36,3 – – – 1 20 20 36,4 1 0,05 0,31 2 3,1 2,2
23,1 33,3 – – – 1 20,6 – 36,4 1 0,05 0,52 1,2 1,9 1,3

17 24 32,9 – – – 0,6 21,2 – 35,8 0,6 0,04 0,31 2 3,1 2,2
21,1 35 – – – 0,6 21 21 35,8 0,6 0,045 0,31 2 3,1 2,2
23,8 33,4 – – – 0,6 21,2 – 35,8 0,6 0,045 0,43 1,5 2,3 1,6

28,8 40 – – – 1 22,6 – 41,4 1 0,04 0,3 2,1 3,3 2,2
25,5 41,3 – – – 1 22 25,5 41,4 1 0,05 0,3 2,1 3,3 2,2
26,1 37,2 – – – 1 22,6 – 41,4 1 0,05 0,52 1,2 1,9 1,3

20 28,8 40 – – – 1 25,6 – 41,4 1 0,04 0,3 2,1 3,3 2,2
25,9 41,3 – – – 1 25 25,5 41,4 1 0,045 0,3 2,1 3,3 2,2
27,3 40 – – – 1 25,6 – 41,4 1 0,045 0,4 1,6 2,4 1,6

33,3 44,6 – – – 1 27 – 45 1 0,04 0,28 2,2 3,5 2,5
28,6 46,3 – – – 1,1 26,5 28,5 45 1,1 0,05 0,28 2,2 3,5 2,5
29,1 41,9 – – – 1,1 27 – 45 1,1 0,05 0,52 1,2 1,9 1,3

Product data online † skf.com/go/17000-4-1 451
