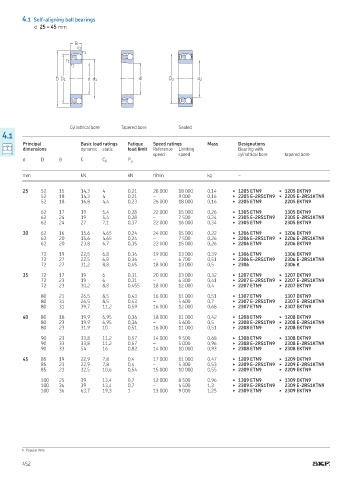

Page 454 - Rollingbearings

4.1 Self-aligning ball bearings
d 25 – 45 mm

B
r 2
r 1
r 1
r 2

D D 1 d d 1 d D 2 d 2

Cylindrical bore Tapered bore Sealed
4.1
Principal Basic load ratings Fatique Speed ratings Mass Designations
dimensions dynamic static load limit Reference Limiting Bearing with
speed speed cylindrical bore tapered bore
d D B C C 0 P u

mm kN kN r/min kg –

25 52 15 14,3 4 0,21 28 000 18 000 0,14 ▶ 1205 ETN9 ▶ 1205 EKTN9
52 18 14,3 4 0,21 – 9 000 0,16 ▶ 2205 E-2RS1TN9 ▶ 2205 E-2RS1KTN9
52 18 16,8 4,4 0,23 26 000 18 000 0,16 ▶ 2205 ETN9 2205 EKTN9

62 17 19 5,4 0,28 22 000 15 000 0,26 ▶ 1305 ETN9 1305 EKTN9
62 24 19 5,4 0,28 – 7 500 0,34 ▶ 2305 E-2RS1TN9 2305 E-2RS1KTN9
62 24 27 7,1 0,37 22 000 16 000 0,34 ▶ 2305 ETN9 2305 EKTN9

30 62 16 15,6 4,65 0,24 24 000 15 000 0,22 ▶ 1206 ETN9 ▶ 1206 EKTN9
62 20 15,6 4,65 0,24 – 7 500 0,26 ▶ 2206 E-2RS1TN9 ▶ 2206 E-2RS1KTN9
62 20 23,8 6,7 0,35 22 000 15 000 0,26 ▶ 2206 ETN9 2206 EKTN9

72 19 22,5 6,8 0,36 19 000 13 000 0,39 ▶ 1306 ETN9 1306 EKTN9
72 27 22,5 6,8 0,36 – 6 700 0,51 ▶ 2306 E-2RS1TN9 2306 E-2RS1KTN9
72 27 31,2 8,8 0,45 18 000 13 000 0,5 ▶ 2306 2306 K

35 72 17 19 6 0,31 20 000 13 000 0,32 ▶ 1207 ETN9 ▶ 1207 EKTN9
72 23 19 6 0,31 – 6 300 0,41 ▶ 2207 E-2RS1TN9 ▶ 2207 E-2RS1KTN9
72 23 30,2 8,8 0,455 18 000 12 000 0,4 ▶ 2207 ETN9 ▶ 2207 EKTN9

80 21 26,5 8,5 0,43 16 000 11 000 0,51 ▶ 1307 ETN9 1307 EKTN9
80 31 26,5 8,5 0,43 – 5 600 0,7 ▶ 2307 E-2RS1TN9 2307 E-2RS1KTN9
80 31 39,7 11,2 0,59 16 000 12 000 0,68 ▶ 2307 ETN9 ▶ 2307 EKTN9

40 80 18 19,9 6,95 0,36 18 000 11 000 0,42 ▶ 1208 ETN9 ▶ 1208 EKTN9
80 23 19,9 6,95 0,36 – 5 600 0,5 ▶ 2208 E-2RS1TN9 ▶ 2208 E-2RS1KTN9
80 23 31,9 10 0,51 16 000 11 000 0,51 ▶ 2208 ETN9 ▶ 2208 EKTN9

90 23 33,8 11,2 0,57 14 000 9 500 0,68 ▶ 1308 ETN9 ▶ 1308 EKTN9
90 33 33,8 11,2 0,57 – 5 000 0,96 ▶ 2308 E-2RS1TN9 2308 E-2RS1KTN9
90 33 54 16 0,82 14 000 10 000 0,93 ▶ 2308 ETN9 ▶ 2308 EKTN9

45 85 19 22,9 7,8 0,4 17 000 11 000 0,47 ▶ 1209 ETN9 ▶ 1209 EKTN9
85 23 22,9 7,8 0,4 – 5 300 0,53 ▶ 2209 E-2RS1TN9 ▶ 2209 E-2RS1KTN9
85 23 32,5 10,6 0,54 15 000 10 000 0,55 ▶ 2209 ETN9 ▶ 2209 EKTN9

100 25 39 13,4 0,7 12 000 8 500 0,96 ▶ 1309 ETN9 ▶ 1309 EKTN9
100 36 39 13,4 0,7 – 4 500 1,3 ▶ 2309 E-2RS1TN9 2309 E-2RS1KTN9
100 36 63,7 19,3 1 13 000 9 000 1,25 ▶ 2309 ETN9 ▶ 2309 EKTN9

▶ Popular item
452
