Product tables product table product tables Self-aligning ball bearings

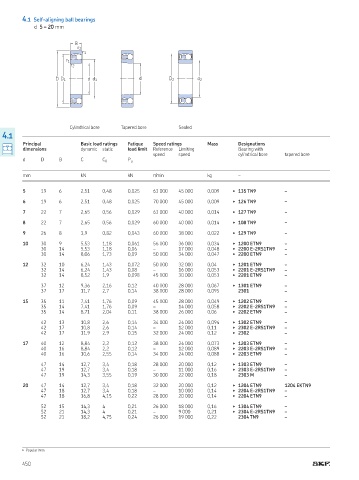

4.1 Self-aligning ball bearings
d 5 – 20 mm

B
r 2
r 1
r 1
r 2

D D 1 d d 1 d D 2 d 2

Cylindrical bore Tapered bore Sealed
4.1
Principal Basic load ratings Fatique Speed ratings Mass Designations
dimensions dynamic static load limit Reference Limiting Bearing with
speed speed cylindrical bore tapered bore
d D B C C 0 P u

mm kN kN r/min kg –

5 19 6 2,51 0,48 0,025 63 000 45 000 0,009 ▶ 135 TN9 –

6 19 6 2,51 0,48 0,025 70 000 45 000 0,009 ▶ 126 TN9 –

7 22 7 2,65 0,56 0,029 63 000 40 000 0,014 ▶ 127 TN9 –

8 22 7 2,65 0,56 0,029 60 000 40 000 0,014 ▶ 108 TN9 –

9 26 8 3,9 0,82 0,043 60 000 38 000 0,022 ▶ 129 TN9 –

10 30 9 5,53 1,18 0,061 56 000 36 000 0,034 ▶ 1200 ETN9 –
30 14 5,53 1,18 0,06 – 17 000 0,048 ▶ 2200 E-2RS1TN9 –
30 14 8,06 1,73 0,09 50 000 34 000 0,047 ▶ 2200 ETN9 –

12 32 10 6,24 1,43 0,072 50 000 32 000 0,04 ▶ 1201 ETN9 –
32 14 6,24 1,43 0,08 – 16 000 0,053 ▶ 2201 E-2RS1TN9 –
32 14 8,52 1,9 0,098 45 000 30 000 0,053 ▶ 2201 ETN9 –

37 12 9,36 2,16 0,12 40 000 28 000 0,067 ▶ 1301 ETN9 –
37 17 11,7 2,7 0,14 38 000 28 000 0,095 2301 –

15 35 11 7,41 1,76 0,09 45 000 28 000 0,049 ▶ 1202 ETN9 –
35 14 7,41 1,76 0,09 – 14 000 0,058 ▶ 2202 E-2RS1TN9 –
35 14 8,71 2,04 0,11 38 000 26 000 0,06 ▶ 2202 ETN9 –

42 13 10,8 2,6 0,14 34 000 24 000 0,094 ▶ 1302 ETN9 –
42 17 10,8 2,6 0,14 – 12 000 0,11 ▶ 2302 E-2RS1TN9 –
42 17 11,9 2,9 0,15 32 000 24 000 0,12 ▶ 2302 –

17 40 12 8,84 2,2 0,12 38 000 24 000 0,073 ▶ 1203 ETN9 –
40 16 8,84 2,2 0,12 – 12 000 0,089 ▶ 2203 E-2RS1TN9 –
40 16 10,6 2,55 0,14 34 000 24 000 0,088 ▶ 2203 ETN9 –

47 14 12,7 3,4 0,18 28 000 20 000 0,12 ▶ 1303 ETN9 –
47 19 12,7 3,4 0,18 – 11 000 0,16 ▶ 2303 E-2RS1TN9 –
47 19 14,3 3,55 0,19 30 000 22 000 0,18 2303 M –

20 47 14 12,7 3,4 0,18 32 000 20 000 0,12 ▶ 1204 ETN9 1204 EKTN9
47 18 12,7 3,4 0,18 – 10 000 0,14 ▶ 2204 E-2RS1TN9 –
47 18 16,8 4,15 0,22 28 000 20 000 0,14 ▶ 2204 ETN9 –

52 15 14,3 4 0,21 26 000 18 000 0,16 ▶ 1304 ETN9 –
52 21 14,3 4 0,21 – 9 000 0,21 ▶ 2304 E-2RS1TN9 –
52 21 18,2 4,75 0,24 26 000 19 000 0,22 2304 TN9 –

▶ Popular item
450
