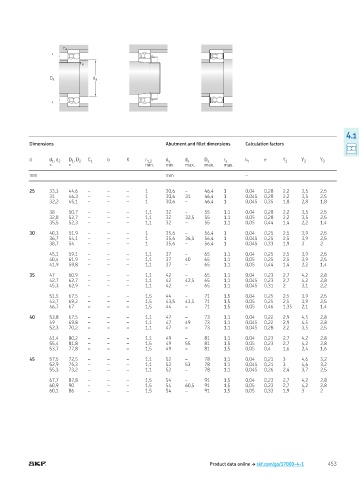

Page 455 - Rollingbearings

r a

r a

D a d a

4.1
Dimensions Abutment and illet dimensions Calculation factors

d d , d 2 D , D 2 C 1 b K r 1,2 d a d a D a r a k r e Y 1 Y 2 Y 0
1
1
≈ ≈ min. min. max. max. max.
mm mm –

25 33,3 44,6 – – – 1 30,6 – 46,4 1 0,04 0,28 2,2 3,5 2,5
31 46,3 – – – 1 30,6 31 46,4 1 0,045 0,28 2,2 3,5 2,5
32,2 45,1 – – – 1 30,6 – 46,4 1 0,045 0,35 1,8 2,8 1,8

38 50,7 – – – 1,1 32 – 55 1,1 0,04 0,28 2,2 3,5 2,5
32,8 52,7 – – – 1,1 32 32,5 55 1,1 0,05 0,28 2,2 3,5 2,5
35,5 52,3 – – – 1,1 32 – 55 1,1 0,05 0,44 1,4 2,2 1,4

30 40,3 51,9 – – – 1 35,6 – 56,4 1 0,04 0,25 2,5 3,9 2,5
36,7 54,1 – – – 1 35,6 36,5 56,4 1 0,045 0,25 2,5 3,9 2,5
38,7 54 – – – 1 35,6 – 56,4 1 0,045 0,33 1,9 3 2

45,1 59,1 – – – 1,1 37 – 65 1,1 0,04 0,25 2,5 3,9 2,5
40,4 61,9 – – – 1,1 37 40 65 1,1 0,05 0,25 2,5 3,9 2,5
41,9 59,8 – – – 1,1 37 – 65 1,1 0,05 0,44 1,4 2,2 1,4

35 47 60,9 – – – 1,1 42 – 65 1,1 0,04 0,23 2,7 4,2 2,8
42,7 62,7 – – – 1,1 42 42,5 65 1,1 0,045 0,23 2,7 4,2 2,8
45,3 62,9 – – – 1,1 42 – 65 1,1 0,045 0,31 2 3,1 2,2

51,5 67,5 – – – 1,5 44 – 71 1,5 0,04 0,25 2,5 3,9 2,5
43,7 69,2 – – – 1,5 43,5 43,5 71 1,5 0,05 0,25 2,5 3,9 2,5
46,7 67 – – – 1,5 44 – 71 1,5 0,05 0,46 1,35 2,1 1,4

40 53,8 67,5 – – – 1,1 47 – 73 1,1 0,04 0,22 2,9 4,5 2,8
49 69,8 – – – 1,1 47 49 73 1,1 0,045 0,22 2,9 4,5 2,8
52,3 70,2 – – – 1,1 47 – 73 1,1 0,045 0,28 2,2 3,5 2,5

61,4 80,2 – – – 1,1 49 – 81 1,1 0,04 0,23 2,7 4,2 2,8
55,4 81,8 – – – 1,5 49 55 81 1,5 0,05 0,23 2,7 4,2 2,8
53,7 77,8 – – – 1,5 49 – 81 1,5 0,05 0,4 1,6 2,4 1,6

45 57,5 72,5 – – – 1,1 52 – 78 1,1 0,04 0,21 3 4,6 3,2
52,9 75,3 – – – 1,1 52 53 78 1,1 0,045 0,21 3 4,6 3,2
55,3 73,2 – – – 1,1 52 – 78 1,1 0,045 0,26 2,4 3,7 2,5

67,7 87,8 – – – 1,5 54 – 91 1,5 0,04 0,23 2,7 4,2 2,8
60,9 90 – – – 1,5 54 60,5 91 1,5 0,05 0,23 2,7 4,2 2,8
60,1 86 – – – 1,5 54 – 91 1,5 0,05 0,33 1,9 3 2

Product data online † skf.com/go/17000-4-1 453
