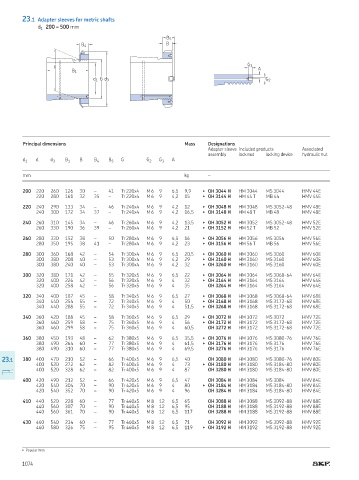

23.1 Adapter sleeves for metric shafts
d 200 – 500 mm
1
B 5
B
B 4
d G 3 A
B 1
d 1 G d 3 G 2
Principal dimensions Mass Designations
Adapter sleeve Included products Associated
assembly lock nut locking device hydraulic nut
d 1 d d 3 B 1 B B 4 B 5 G G 2 G 3 A
mm kg –
200 220 260 126 30 – 41 Tr 220x4 M 6 9 6,5 9,9 ▶ OH 3044 H HM 3044 MS 3044 HMV 44E
220 280 161 32 35 – Tr 220x4 M 6 9 4,2 15 ▶ OH 3144 H HM 44 T MB 44 HMV 44E
220 240 290 133 34 – 46 Tr 240x4 M 6 9 4,2 12 ▶ OH 3048 H HM 3048 MS 3052-48 HMV 48E
240 300 172 34 37 – Tr 240x4 M 6 9 4,2 16,5 ▶ OH 3148 H HM 48 T MB 48 HMV 48E
240 260 310 145 34 – 46 Tr 260x4 M 6 9 4,2 13,5 ▶ OH 3052 H HM 3052 MS 3052-48 HMV 52E
260 330 190 36 39 – Tr 260x4 M 6 9 4,2 21 ▶ OH 3152 H HM 52 T MB 52 HMV 52E
260 280 330 152 38 – 50 Tr 280x4 M 6 9 6,5 16 ▶ OH 3056 H HM 3056 MS 3056 HMV 56E
280 350 195 38 41 – Tr 280x4 M 6 9 4,2 23 ▶ OH 3156 H HM 56 T MB 56 HMV 56E
280 300 360 168 42 – 54 Tr 300x4 M 6 9 6,5 20,5 ▶ OH 3060 H HM 3060 MS 3060 HMV 60E
300 380 208 40 – 53 Tr 300x4 M 6 9 4,2 29 ▶ OH 3160 H HM 3160 MS 3160 HMV 60E
300 380 240 40 – 53 Tr 300x4 M 6 9 4,2 32 ▶ OH 3260 H HM 3160 MS 3160 HMV 60E
300 320 380 171 42 – 55 Tr 320x5 M 6 9 6,5 22 ▶ OH 3064 H HM 3064 MS 3068-64 HMV 64E
320 400 226 42 – 56 Tr 320x5 M 6 9 4 32 ▶ OH 3164 H HM 3164 MS 3164 HMV 64E
320 400 258 42 – 56 Tr 320x5 M 6 9 4 35 OH 3264 H HM 3164 MS 3164 HMV 64E
320 340 400 187 45 – 58 Tr 340x5 M 6 9 6,5 27 ▶ OH 3068 H HM 3068 MS 3068-64 HMV 68E
340 440 254 55 – 72 Tr 340x5 M 6 9 4 50 ▶ OH 3168 H HM 3168 MS 3172-68 HMV 68E
340 440 288 55 – 72 Tr 340x5 M 6 9 4 51,5 ▶ OH 3268 H HM 3168 MS 3172-68 HMV 68E
340 360 420 188 45 – 58 Tr 360x5 M 6 9 6,5 29 ▶ OH 3072 H HM 3072 MS 3072 HMV 72E
360 460 259 58 – 75 Tr 360x5 M 6 9 4 56 ▶ OH 3172 H HM 3172 MS 3172-68 HMV 72E
360 460 299 58 – 75 Tr 360x5 M 6 9 4 60,5 OH 3272 H HM 3172 MS 3172-68 HMV 72E
360 380 450 193 48 – 62 Tr 380x5 M 6 9 6,5 35,5 ▶ OH 3076 H HM 3076 MS 3080-76 HMV 76E
380 490 264 60 – 77 Tr 380x5 M 6 9 4 61,5 ▶ OH 3176 H HM 3176 MS 3176 HMV 76E
380 490 310 60 – 77 Tr 380x5 M 6 9 4 69,5 OH 3276 H HM 3176 MS 3176 HMV 76E
23.1 380 400 470 210 52 – 66 Tr 400x5 M 6 9 6,5 40 OH 3080 H HM 3080 MS 3080-76 HMV 80E
400 520 272 62 – 82 Tr 400x5 M 6 9 4 73 ▶ OH 3180 H HM 3180 MS 3184-80 HMV 80E
400 520 328 62 – 82 Tr 400x5 M 6 9 4 87 OH 3280 H HM 3180 MS 3184-80 HMV 80E
400 420 490 212 52 – 66 Tr 420x5 M 6 9 6,5 47 OH 3084 H HM 3084 MS 3084 HMV 84E
420 540 304 70 – 90 Tr 420x5 M 6 9 4 80 ▶ OH 3184 H HM 3184 MS 3184-80 HMV 84E
420 540 352 70 – 90 Tr 420x5 M 6 9 4 96 OH 3284 H HM 3184 MS 3184-80 HMV 84E
410 440 520 228 60 – 77 Tr 440x5 M 8 12 6,5 65 OH 3088 H HM 3088 MS 3092-88 HMV 88E
440 560 307 70 – 90 Tr 440x5 M 8 12 6,5 95 OH 3188 H HM 3188 MS 3192-88 HMV 88E
440 560 361 70 – 90 Tr 440x5 M 8 12 6,5 117 OH 3288 H HM 3188 MS 3192-88 HMV 88E
430 460 540 234 60 – 77 Tr 460x5 M 8 12 6,5 71 OH 3092 H HM 3092 MS 3092-88 HMV 92E
460 580 326 75 – 95 Tr 460x5 M 8 12 6,5 119 ▶ OH 3192 H HM 3192 MS 3192-88 HMV 92E
▶ Popular item
