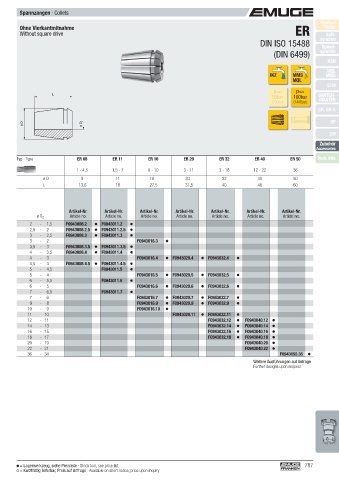

Page 787 - EMUGE

Spannzangen · Collets
Product
Ohne Vierkantmitnahme ER Finder
Without square drive Soft-
DIN ISO 15488 synchro
Speed-
(DIN 6499) synchro
KSN
MQL
IKZ MMS MMS
MQL
SFM
pmax pmax
L SWITCH-
50bar 100bar MASTER
(700psi) (1400psi)
GR, GR-S

ø D ø D 2 HF
EM
Zubehör
Accessories
Typ · Type ER 08 ER 11 ER 16 ER 20 ER 32 ER 40 ER 50 Tech. Info

1 - 4,5 1,5 - 7 9 - 10 3 - 11 3 - 18 12 - 22 36
ø D 8 11 16 20 32 40 50
L 13,6 18 27,5 31,5 40 46 60

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 Article no. Article no. Article no. Article no. Article no. Article no. Article no.
2 - 1,5 F0943008.2 F0943011.2
2,5 - 2 F0943008.2.5 F0943011.2.5
3 - 2,5 F0943008.3 F0943011.3
3 - 2 F0943016.3
3,5 - 3 F0943008.3.5 F0943011.3.5
4 - 3,5 F0943008.4 F0943011.4
4 - 3 F0943016.4 F0943020.4 F0943032.4
4,5 - 4 F0943008.4.5 F0943011.4.5
5 - 4,5 F0943011.5
5 - 4 F0943016.5 F0943020.5 F0943032.5
6 - 5,5 F0943011.6
6 - 5 F0943016.6 F0943020.6 F0943032.6
7 - 6,5 F0943011.7
7 - 6 F0943016.7 F0943020.7 F0943032.7
9 - 8 F0943016.9 F0943020.9 F0943032.9
10 - 9 F0943016.10
11 - 10 F0943020.11 F0943032.11
12 - 11 F0943032.12 F0943040.12
14 - 13 F0943032.14 F0943040.14
16 - 15 F0943032.16 F0943040.16
18 - 17 F0943032.18 F0943040.18
20 - 19 F0943040.20
22 - 21 F0943040.22
36 - 34 F0943050.36
Weitere Ausführungen auf Anfrage
Further designs upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 787
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
