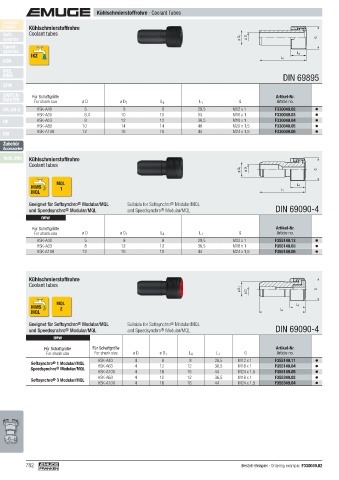

Page 782 - EMUGE

Kühlschmierstoffrohre · Coolant Tubes
Product
Finder Kühlschmierstoffrohre
Soft- Coolant tubes
synchro ø D 1 ø D G
Speed-
synchro L 4
IKZ
KSN L 1
MQL
MMS DIN 69895
SFM
SWITCH- Für Schaftgröße Artikel-Nr.
MASTER For shank size ø D ø D 1 L 4 L 1 G Article no.

GR, GR-S HSK-A40 5 8 8 29,5 M12 x 1 F330049.02
HSK-A50 6,4 10 10 33 M16 x 1 F330049.03
HF HSK-A63 8 12 12 36,5 M18 x 1 F330049.04
HSK-A80 10 14 14 40 M20 x 1,5 F330049.05
HSK-A100 12 16 16 44 M24 x 1,5 F330049.06
EM
Zubehör
Accessories
Tech. Info Kühlschmierstoffrohre
Coolant tubes
ø D 1 ø D G

MQL
MMS 1 L 4
MQL L 1
Geeignet für Softsynchro ® Modular/MQL Suitable for Softsynchro ® Modular/MQL
und Speedsynchro ® Modular/MQL and Speedsynchro ® Modular/MQL DIN 69090-4
new

Für Schaftgröße Artikel-Nr.
For shank size ø D ø D 1 L 4 L 1 G Article no.
HSK-A40 5 8 8 29,5 M12 x 1 F355149.13
HSK-A63 8 12 12 36,5 M18 x 1 F355149.03
HSK-A100 12 16 16 44 M24 x 1,5 F355149.06

Kühlschmierstoffrohre
Coolant tubes
ø D 1 ø D G

MQL
MMS 2 L 4
MQL L 1
Geeignet für Softsynchro ® Modular/MQL Suitable for Softsynchro ® Modular/MQL
und Speedsynchro ® Modular/MQL and Speedsynchro ® Modular/MQL DIN 69090-4
new

Für Schaftgröße Für Schaftgröße Artikel-Nr.
For shank size For shank size ø D ø D 1 L 4 L 1 G Article no.
HSK-A40 4 8 8 29,5 M12 x 1 F355149.11
Softsynchro ® 1 Modular/MQL HSK-A63 4 12 12 36,5 M18 x 1
Speedsynchro ® Modular/MQL F355149.04
HSK-A100 4 16 16 44 M24 x 1,5 F355149.08
HSK-A63 4 12 12 36,5 M18 x 1 F355349.02
Softsynchro ® 3 Modular/MQL
HSK-A100 4 16 16 44 M24 x 1,5 F355349.04

782 Bestell-Beispiel · Ordering example: F330049.02
