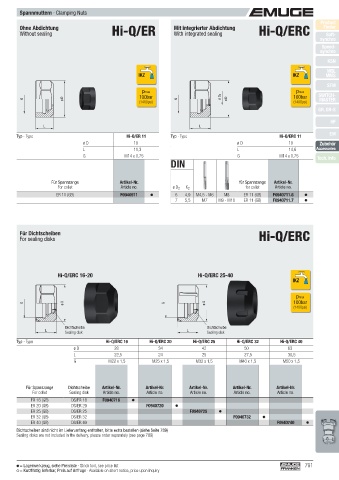

Spannmuttern · Clamping Nuts
Product
Ohne Abdichtung Hi-Q/ER Mit integrierter Abdichtung Hi-Q/ERC Finder
Without sealing With integrated sealing Soft-
synchro
Speed-
synchro
KSN
MQL
IKZ IKZ MMS

SFM
pmax pmax SWITCH-
ø D 100bar ø D 2 ø D 100bar
G (1400psi) G (1400psi) MASTER

GR, GR-S
HF
L L
Typ · Type Hi-Q/ER 11 Typ · Type Hi-Q/ERC 11 EM
ø D 19 ø D 19 Zubehör
L 11,3 L 14,6 Accessories
G M14 x 0,75 G M14 x 0,75 Tech. Info
DIN

Für Spannzange Artikel-Nr. für Spannzange Artikel-Nr.
For collet Article no. ø D 2 K 2 for collet Article no.
ER 11 (GB) F0940911 6 4,9 M4,5 - M6 M8 ER 11 (GB) F0940711.6
7 5,5 M7 M9 - M10 ER 11 (GB) F0940711.7

Für Dichtscheiben Hi-Q/ERC
For sealing disks

Hi-Q/ERC 16-20 Hi-Q/ERC 25-40
IKZ

pmax
G ø D G ø D 100bar
(1400psi)

Dichtscheibe Dichtscheibe
L Sealing disk L Sealing disk
Typ · Type Hi-Q/ERC 16 Hi-Q/ERC 20 Hi-Q/ERC 25 Hi-Q/ERC 32 Hi-Q/ERC 40
ø D 28 34 42 50 63
L 22,5 24 25 27,5 30,5
G M22 x 1,5 M25 x 1,5 M32 x 1,5 M40 x 1,5 M50 x 1,5

Für Spannzange Dichtscheibe Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
For collet Sealing disk Article no. Article no. Article no. Article no. Article no.
ER 16 (GB) DS/ER 16 F0940716
ER 20 (GB) DS/ER 20 F0940720
ER 25 (GB) DS/ER 25 F0940725
ER 32 (GB) DS/ER 32 F0940732
ER 40 (GB) DS/ER 40 F0940740
Dichtscheiben sind nicht im Lieferumfang enthalten, bitte extra bestellen (siehe Seite 789)
Sealing disks are not included in the delivery, please order separately (see page 789)

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 791
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
