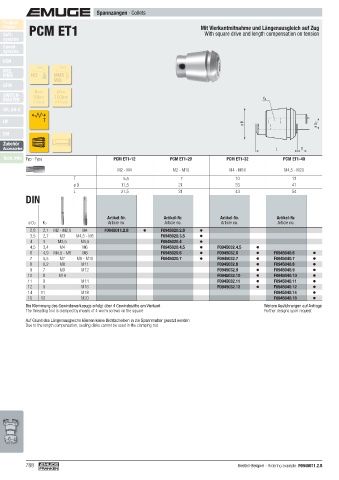

Spannzangen · Collets
Product
Finder PCM ET1 Mit Vierkantmitnahme und Längenausgleich auf Zug
Soft- With square drive and length compensation on tension
synchro
Speed-
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 100bar
MASTER (700psi) (1400psi) K 2
GR, GR-S
HF T ø D ø D 2

EM
Zubehör
Accessories L T
Tech. Info Typ · Type PCM ET1-12 PCM ET1-20 PCM ET1-32 PCM ET1-40

M2 - M4 M2 - M10 M4 - M16 M4,5 - M20
T 5,5 7 10 13
ø D 11,5 21 33 41
L 21,5 31 43 54
DIN

Artikel-Nr. Artikel-Nr. Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. Article no. Article no. Article no.
2,8 2,1 M2 - M2,6 M4 F0945011.2.8 F0945020.2.8
3,5 2,7 M3 M4,5 - M5 F0945020.3.5
4 3 M3,5 M5,5 F0945020.4
4,5 3,4 M4 M6 F0945020.4.5 F0945032.4.5
6 4,9 M4,5 - M6 M8 F0945020.6 F0945032.6 F0945040.6
7 5,5 M7 M9 - M10 F0945020.7 F0945032.7 F0945040.7
8 6,2 M8 M11 F0945032.8 F0945040.8
9 7 M9 M12 F0945032.9 F0945040.9
10 8 M10 F0945032.10 F0945040.10
11 9 M14 F0945032.11 F0945040.11
12 9 M16 F0945032.12 F0945040.12
14 11 M18 F0945040.14
16 12 M20 F0945040.16
Die Klemmung des Gewindewerkzeugs erfolgt über 4 Gewindestifte am Vierkant Weitere Ausführungen auf Anfrage
The threading tool is clamped by means of 4 worm screws on the square Further designs upon request
Auf Grund des Längenausgleichs können keine Dichtscheiben in die Spannmutter gesetzt werden
Due to the length compensation, sealing disks cannot be used in the clamping nut

788 Bestell-Beispiel · Ordering example: F0945011.2.8
