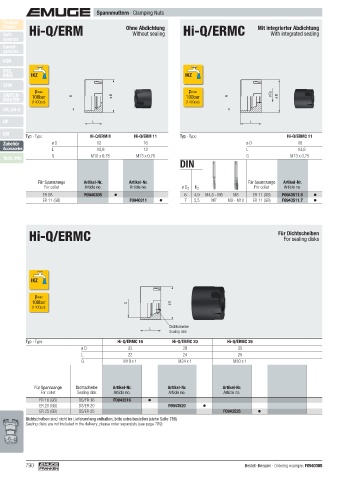

Spannmuttern · Clamping Nuts
Product
Finder Hi-Q/ERM Ohne Abdichtung Hi-Q/ERMC Mit integrierter Abdichtung
Soft- Without sealing With integrated sealing
synchro
Speed-
synchro
KSN
MQL
MMS IKZ IKZ
SFM
pmax pmax
SWITCH- 100bar G ø D 100bar G ø D 2 ø D
MASTER (1400psi) (1400psi)
GR, GR-S
HF L L
EM Typ · Type Hi-Q/ERM 8 Hi-Q/ERM 11 Typ · Type Hi-Q/ERMC 11
Zubehör ø D 12 16 ø D 16
Accessories L 10,8 12 L 14,6
G M10 x 0,75 M13 x 0,75 G M13 x 0,75
Tech. Info
DIN
Für Spannzange Artikel-Nr. Artikel-Nr. Für Spannzange Artikel-Nr.
For collet Article no. Article no. ø D 2 K 2 For collet Article no.
ER 08 F0940308 6 4,9 M4,5 - M6 M8 ER 11 (GB) F0943511.6
ER 11 (GB) F0940311 7 5,5 M7 M9 - M10 ER 11 (GB) F0943511.7
Hi-Q/ERMC Für Dichtscheiben
For sealing disks
IKZ
pmax
100bar G ø D
(1400psi)
Dichtscheibe
L
Sealing disk
Typ · Type Hi-Q/ERMC 16 Hi-Q/ERMC 20 Hi-Q/ERMC 25
ø D 22 28 35
L 22 24 25
G M19 x 1 M24 x 1 M30 x 1
Für Spannzange Dichtscheibe Artikel-Nr. Artikel-Nr. Artikel-Nr.
For collet Sealing disk Article no. Article no. Article no.
ER 16 (GB) DS/ER 16 F0943516
ER 20 (GB) DS/ER 20 F0943520
ER 25 (GB) DS/ER 25 F0943525
Dichtscheiben sind nicht im Lieferumfang enthalten, bitte extra bestellen (siehe Seite 789)
Sealing disks are not included in the delivery, please order separately (see page 789)
790 Bestell-Beispiel · Ordering example: F0940308
