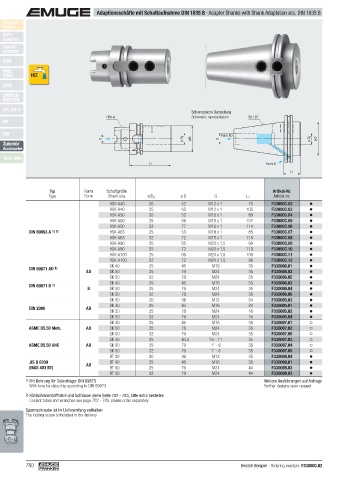

Page 780 - EMUGE

Adaptionsschäfte mit Schaftaufnahme DIN 1835 B · Adapter Shanks with Shank Adaptation acc. DIN 1835 B
Product
Finder
Soft-
synchro
Speed-
synchro
KSN
MQL
MMS IKZ
SFM
SWITCH-
MASTER

GR, GR-S
Schematische Darstellung
HSK-A Schematic representation SK / BT
HF
EM
G ø D 2 ø D G Form AD ø D 2 ø D
Zubehör
Accessories
Tech. Info
L 1 Form B
L 1

Typ Form Schaftgröße Artikel-Nr.
Type Form Shank size ø D 2 ø D G L 1 Article no.
HSK-A40 20 52 M12 x 1 75 F33000C.02
HSK-A40 25 65 M12 x 1 105 F33000C.03
HSK-A50 20 52 M16 x 1 80 F33000C.04
HSK-A50 25 65 M16 x 1 107 F33000C.05
HSK-A50 32 77 M16 x 1 114 F33000C.06
DIN 69893 A 1) 2) HSK-A63 25 53 M18 x 1 85 F33000C.07
HSK-A63 32 72 M18 x 1 110 F33000C.08
HSK-A80 25 65 M20 x 1,5 90 F33000C.09
HSK-A80 32 72 M20 x 1,5 110 F33000C.10
HSK-A100 25 65 M24 x 1,5 100 F33000C.11
HSK-A100 32 72 M24 x 1,5 96 F33000C.12
SK 40 25 45 M16 35 F330006.01
DIN 69871 AD 1)
AD SK 50 25 70 M24 35 F330006.02
SK 50 32 70 M24 35 F330006.05
SK 40 25 45 M16 35 F330006.03
DIN 69871 B 1)
B SK 50 25 70 M24 35 F330006.04
SK 50 32 70 M24 35 F330006.06
SK 30 20 36 M12 34 F330005.03
SK 40 25 44 M16 22 F330005.01
DIN 2080 AD
SK 50 25 70 M24 16 F330005.02
SK 50 32 70 M24 16 F330005.04
SK 40 25 45 M16 35 F330007.01
ASME B5.50 Metr. AD SK 50 25 70 M24 35 F330007.02
SK 50 32 70 M24 35 F330007.06
SK 40 25 44,5 5 /8 - 11 35 F330007.03
ASME B5.50 UNC AD SK 50 25 70 1" - 8 35 F330007.04
SK 50 32 70 1" - 8 35 F330007.05
BT 30 20 36 M12 35 F330008.04
JIS B 6339 BT 40 25 45 M16 35 F330008.01
(MAS 403 BT) AD BT 50 25 70 M24 44 F330008.02
BT 50 32 70 M24 44 F330008.03
1) Mit Bohrung für Datenträger DIN 69873 Weitere Ausführungen auf Anfrage
With bore for data chip according to DIN 69873 Further designs upon request
2) Kühlschmierstoffrohre und Schlüssel siehe Seite 782 - 783, bitte extra bestellen
Coolant tubes and wrenches see page 782 - 783, please order separately
Spannschraube ist im Lieferumfang enthalten
The locking screw is included in the delivery

780 Bestell-Beispiel · Ordering example: F33000C.02
