ตลับลูกปืน ชุดตลับลูกปืนและตัวเสื้อ
SKF BEARING & BEARING UNITS

SKF ผู้นำระดับโลกในการออกแบบพัฒนา และผลิตตลับลูกปืน ชุดตลับลูกปืนและตัวเสื้อ ที่มีประสิทธิภาพเพิ่มอายุการใช้งานของเครื่องจักรและลดค่าใช่จ่ายในการซ่อมบำรุง ด้วยเทคโนโลยีเฉพาะของ SKF ในรุ่น EXPLORER ที่สามารถเพิ่มอายุการใช้ได้นานถึง 3 เท่า ตลับลูกปืนที่ออกแบบเฉพาะงาน เช่น

  • ตลับลูกปืนที่ใช้สำหรับงานที่มีอุณหภูมิสูง ใช้วัสดุกราไฟท์ ทีถูกอบร้อนเข้าไว้ในพื้นที่ว่างของตลับลูกปืน เพื่อทำหน้าที่เหมือนสารหล่อลื่น ปกป้องตลับลูกปืนจากการปนเปื้อนและลดผลกระทบต่อสิ่งแวดล้อม
  • ตลับลูกปืนสแตนเลสสำหรับอุตสาหกรรมอาหาร เช่น โรงงานผลิตขนมปัง ผลิตแป้ง ผลิตน้ำดื่ม ผลิตอาหารทุกประเภท เป็นต้น
  • ตลับลูกปืนมอเตอร์ไฟฟ้า INSOCOAT ด้วยการพ่นพลาสม่าสารเคลือบด้วยเซรามิค ทำหน้าที่เหมือนฉนวนที่ป้องกันตลับลูกปืนจากความเสียหายจากกระแสไฟฟ้าที่ไหลผ่านตลับลูกปืน
  • ตลับลูกปืน HYBRID ที่นำวงแหวนเหล็กมารวมกับเม็ดลูกกลิ้ง และรางวิ่งที่ทำมาจาก SILICONE NITRIDE วัสดุที่มีความแข็งระดับสูงมากและไม่นำไฟฟ้า นอกจากนี้ HYBRID BEARING สามารถรองรับงานที่มีความเร็วรอบสูง และภาวะที่การหล่อลื่นไม่สมบูรณ์ ทนทานต่อความเสียหายอีกทั้งยังมีอายุการใช้งานที่ยาวนานกว่าตลับลูกปืนเหล็กล้วน
  • ตลับลูกปืนในงานที่ต้องการความแม่นยำสูง (SUPER-PRECISION) เช่น ตลับลูกปืนในเครื่อง CNC เป็นต้น

9 รายการ

SNL XXX-XXX

FSNL XXX-XXX

SNLN 30XX

SNL 30XX

SNL 31XX

SNL 32XX

SONL XXX - XXX

SONL 2XX-XXX

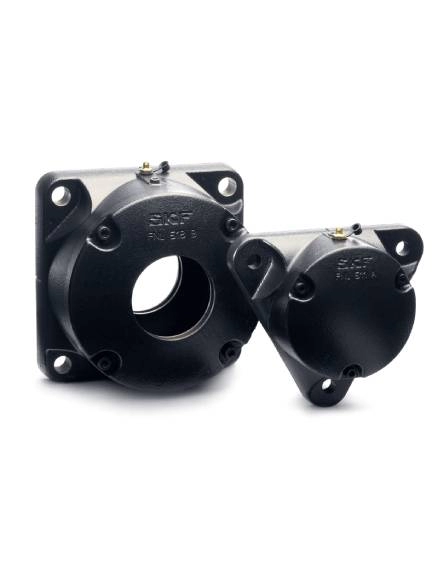

FNL XXX

เสื้อตลับลูกปืน
หน้าที่ของเสื้อตลับลูกปืนคือ

  • รองรับตลับลูกปืนและส่งถ่ายแรงสถิตหรือแรงพลวัต ที่เกิดขึ้นระหว่างการทำงาน
  • ปกป้องตลับลูกปืนและสารหล่อลื่นจากสิ่งแปลกปลอม
  • บรรจุสารหล่อลื่น รวมทั้งรองรับส่วนประกอบของระบบป้อนสารหล่อลื่น เช่น กระปุกเติมจาระบีอัตโนมัติ
  • รองรับส่วนประกอบของระบบตรวจสอบสภาพเครื่องจักร เช่น หัวเซนเซอร์วัดความสั่นสะเทือนหรืออุณหภูมิ
  • เสริมการทำงานของตลับลูกปืนที่รองรับให้มีสมรรถนะและอายุการใช้งานสูงที่สุด

เราอาจแบ่งเสื้อตลับลูกปืนมาตรฐานของ SKF ออกเป็น 2 ประเภท

  1. เสื้อพลัมเมอร์ (พิลโลว์) บล็อกชนิดผ่าแยกส่วนได้ ข้อดีของเสื้อชนิดนี้คือ สามารถใช้รองรับเพลาที่ติดตั้งตลับลูกปืนไว้แล้วได้ ฝาเสื้อที่แยกจากฐานได้ยังช่วยให้การตรวจสอบและการบำรุงรักษาตลับลูกปืนทำได้สะดวก เพราะไม่จำเป็นต้องถอดเพลาออก
  2. เสื้อแบบชิ้นเดี่ยว (แยกส่วนไม่ได้) ประกอบด้วย
  • เสื้อพลัมเมอร์ (พิลโลว์) บล็อก เสื้อชนิดนี้ใช้เมื่อต้องรองรับแรงมากๆ ที่มีทิศทางพุ่งออกจากพื้นผิวที่รองรับเสื้อ และยังใช้เมื่อต้องประกอบเสื้อเข้าจากปลายเพลา
  • เสื้อแบบหน้าแปลน เหมาะสำหรับใช้ในเครื่องจักรที่มีโครงสร้างแบบผนังตั้งฉากกับแกนเพลา
  • เสื้อเทคอัพ โดยทั่วไป มักใช้ในระบบตั้งความตึงของสายพานลำเลียง โดยติดตั้งอยู่ในกรอบที่เป็นรางเลื่อน
  • เสื้อตลับลูกปืนแบบคู่ (ทรงไส้กรอก) เสื้อแบบนี้มีผิวรองรับตลับลูกปืนสองตลับอยู่ในแนวเดียวกัน ทำให้สามารถรองรับตลับลูกปืนที่ให้ตัวไม่ได้ เช่น ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยว ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม และตลับลูกปืนเม็ดทรงกระบอกได้เป็นอย่างดี และมักใช้ในเครื่องจักรที่มีน้ำหนักถ่วงที่ปลายเพลามากๆ
  • ชุดตลับลูกปืนเม็ดโค้งสองแถว ประกอบด้วยตลับลูกปืน ตัวเสื้อ จาระบี ซีลกันฝุ่น ตลอดจนชิ้นส่วนสำหรับยึดวงแหวนในของตลับลูกปืนเข้ากับเพลา ชุดตลับลูกปืนผ่านการประกอบ เติมจาระบีและติดตั้งซีลจากโรงงาน เพื่อให้ได้อายุการใช้งานสูงสุด ชุดตลับลูกปืนแทบจะไม่จำเป็นต้องบำรุงรักษาเลย และยังติดตั้งหรือถอดเปลี่ยนได้สะดวกอีกด้วย การติดตั้งชุดตลับลูกปืนทำได้ง่ายๆ เพียงกวดสลักเกลียวยึดตัวเสื้อเข้ากับฐานรองรับและกวดเกลียวหนอนในปลอกวงแหวนในเท่านั้น

เสื้อพลัมเมอร์ (พิลโลว์) บล็อกรุ่น SNL อนุกรม 2, 3, 5 และ 6 เป็นเสื้อแบบแยกส่วนได้ ประกอบด้วยฝาและฐาน เสื้อรุ่นมาตรฐานมีรูยึดฐานจำนวน 2 รู เสื้อชนิดนี้ออกแบบให้เลือกใช้ตลับลูกปืนและซีลได้หลายชนิด ทำให้สามารถสามารถติดตั้งได้หลายวิธี

เสื้อพลัมเมอร์บล็อครุ่น SNL สามารถใช้ทดแทนเสื้อรุ่นเก่าของ SKF เช่น เสื้อรุ่น SN, SNA และ SNH

นอกจากเสื้อ SNL รุ่นมาตรฐานแล้ว SKF ยังสามารถจัดหาเสื้อพลัมเมอร์บล็อค SNL รุ่นที่หล่อลื่นด้วยน้ำมันได้อีกด้วย เสื้อประเภทนี้ได้รับการติดตั้งซีลกันน้ำมัน เป็นชุดสำเร็จมาจากโรงงาน และมีรหัสต่อท้าย TURU เช่น SNL 524 TURU

ระบบซีลเสื้อพลัมเมอร์บล็อครุ่น SNL สามารถติดตั้งซีลได้หลายประเภท รวมถึงซีลชนิดพิเศษ

ตัวอย่างการสั่งซื้อ
ต้องการสั่งซื้อพลัมเมอร์บล็อคสองชุดพร้อมซีลยางสี่ขอบ เพื่อนำมาใช้กับตลับลูกปืน 22212 EK และปลอกปรับขนาดเพลา H 312 ตัวเสื้อชุดหนึ่งจะนำมาใช้ด้านไม่กำหนดตำแหน่งหรือด้านติดตั้งอยู่ที่ปลายเพลา อีกชุดหนึ่งจะนำมาใช้ด้านกำหนดตำแหน่งหรือด้านฟิกซ์ ดังนั้นนอกเหนือจากสั่งซื้อตลับลูกปืนและปลอกปรับขนาดเพลาแล้วต้องทำการสั่งซื้อชิ้นส่วนอื่นเพิ่มเติมดังมีรายละเอียดดังนี้

  • ตัวเสื้อพลัมเมอร์บล็อค SNL 512-610 2 หน่วย
  • ซีล Four-lip seal TSN 512 G 2 หน่วย (เนื่องจาก 1 ห่อบรรจุซีล 2 วง)
  • แผ่นปิดปลายเพลา ASNH 512-610 1 หน่วย
  • แหวนกำหนดตำแหน่ง FRB 10/110 2 หน่วย
