N 1
H J 1
G
H 1
H 2

J
L

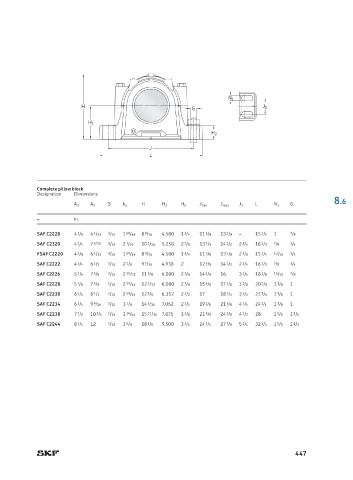

Complete pillow block
Designation Dimensions
8.6
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF C2220 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
SAF C2320 4 3 /4 7 5⁄16 3 /16 2 7 /16 10 3 /16 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
FSAF C2220 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 13 /16 3 /4
SAF C2222 4 3 /4 6 1 /2 3 /16 2 1 /8 9 7 /16 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF C2226 5 1 /4 7 5 /8 3 /16 2 15 /32 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8
SAF C2228 5 7 /8 7 5 /8 3 /16 2 29 /64 12 1 /32 6.000 2 3 /8 15 5 /8 17 3 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF C2230 6 1 /4 8 1 /2 3 /16 2 39 /64 12 5 /8 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAF C2234 6 3 /4 9 9 /16 3 /16 3 1 /8 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF C2238 7 1 /2 10 3 /4 3 /16 3 19 /64 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF C2244 8 3 /4 12 3 /16 3 5 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2

447
