N 1
H J 1
G
H 1
H 2

J
L

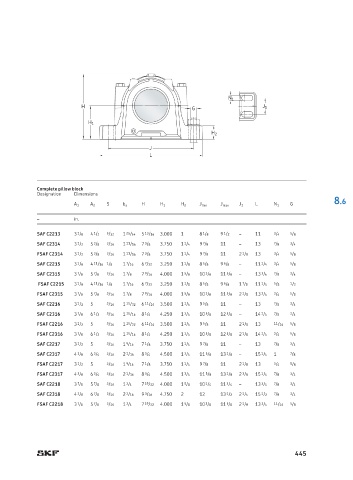

Complete pillow block
Designation Dimensions
8.6
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF C2213 3 1 /8 4 1 /2 5 /32 1 25 /64 5 13 /16 3.000 1 8 1 /8 9 1 /2 – 11 3 /4 5 /8
SAF C2314 3 1 /2 5 3 /8 3 /16 1 11 /16 7 3 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
FSAF C2314 3 1 /2 5 3 /8 3 /16 1 11 /16 7 3 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
SAF C2215 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 – 11 1 /4 3 /4 5 /8
SAF C2315 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 – 13 3 /4 7 /8 3 /4
FSAF C2215 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
FSAF C2315 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 3 /4 5 /8
SAF C2216 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
SAF C2316 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 – 14 1 /4 7 /8 3 /4
FSAF C2216 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 11 /16 5 /8
FSAF C2316 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 2 1 /8 14 1 /4 3 /4 5 /8
SAF C2217 3 1 /2 5 3 /16 1 9 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
SAF C2317 4 3 /8 6 3 /4 3 /16 2 1 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
FSAF C2217 3 1 /2 5 3 /16 1 9 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
FSAF C2317 4 3 /8 6 3 /4 3 /16 2 1 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 7 /8 3 /4
SAF C2218 3 7 /8 5 7 /8 3 /16 1 3 /4 7 19 /32 4.000 1 5 /8 10 1 /4 11 3 /4 – 13 3 /4 7 /8 3 /4
SAF C2318 4 3 /8 6 7 /8 3 /16 2 3 /16 9 3 /16 4.750 2 12 13 1 /2 2 1 /4 15 1 /2 7 /8 3 /4
FSAF C2218 3 7 /8 5 7 /8 3 /16 1 3 /4 7 19 /32 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 11 /16 5 /8

445
