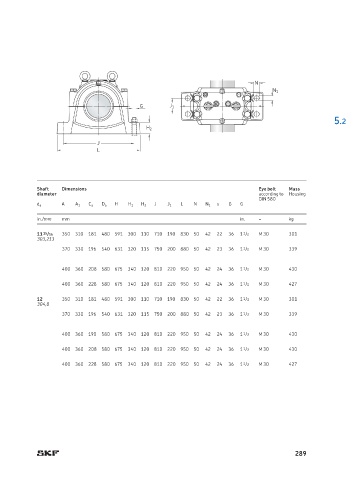

Page 293 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

11 15 /16 350 310 181 480 591 300 110 710 190 830 50 42 22 36 1 1 /2 M 30 301
303,213
370 330 196 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339

400 360 208 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430

400 360 228 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 427
12 350 310 181 480 591 300 110 710 190 830 50 42 22 36 1 1 /2 M 30 301
304,8
370 330 196 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339

400 360 190 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430
400 360 208 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430
400 360 228 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 427

289
