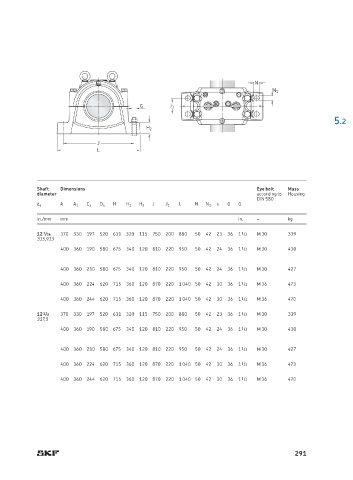

Page 295 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

12 7 /16 370 330 197 520 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
315,913
400 360 190 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430

400 360 210 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 427

400 360 224 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 473
400 360 244 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 470
12 1 /2 370 330 197 520 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
317,5
400 360 190 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430

400 360 210 580 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 427
400 360 224 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 473

400 360 244 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 470

291
