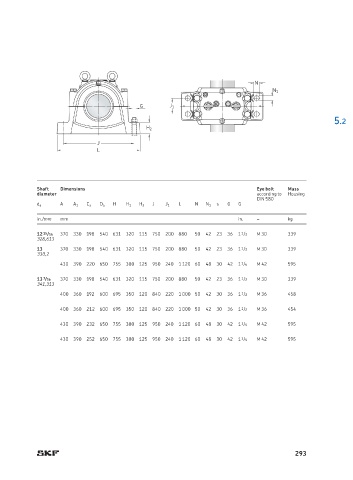

Page 297 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

12 15 /16 370 330 198 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
328,613
13 370 330 198 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
330,2
430 390 220 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595

13 7 /16 370 330 198 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
341,313
400 360 192 600 695 350 120 840 220 1 000 50 42 30 36 1 1 /2 M 36 458

400 360 212 600 695 350 120 840 220 1 000 50 42 30 36 1 1 /2 M 36 454
430 390 232 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595
430 390 252 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595

293
