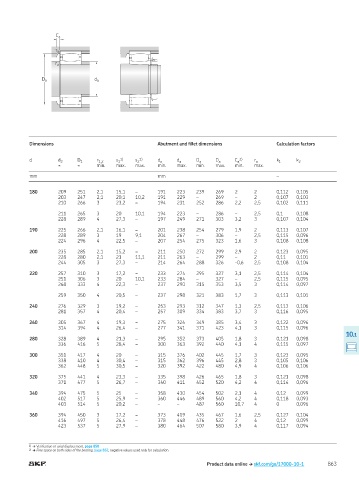

C a

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 2 D 1 r 1,2 s 1 1) s 2 1) d a d a D a D a C a 2) r a k 1 k 2
≈ ≈ min max max min max min max min max
mm mm –

180 209 251 2,1 15,1 – 191 223 239 269 2 2 0,112 0,105
203 247 2,1 20,1 10,2 191 229 – 269 – 2 0,107 0,103
210 266 3 23,2 – 194 231 252 286 2,2 2,5 0,102 0,111

211 265 3 20 10,1 194 223 – 286 – 2,5 0,1 0,108
228 289 4 27,3 – 197 249 271 303 3,2 3 0,107 0,104

190 225 266 2,1 16,1 – 201 238 254 279 1,9 2 0,113 0,107
228 289 3 19 9,1 204 267 – 306 – 2,5 0,115 0,096
224 296 4 22,5 – 207 254 275 323 1,6 3 0,108 0,108

200 235 285 2,1 15,2 – 211 250 272 299 2,9 2 0,123 0,095
228 280 2,1 21 11,1 211 263 – 299 – 2 0,11 0,101
244 305 3 27,3 – 214 264 288 326 -0,6 2,5 0,108 0,104

220 257 310 3 17,2 – 233 274 295 327 3,1 2,5 0,114 0,104
251 306 3 20 10,1 233 284 – 327 – 2,5 0,115 0,095
268 333 4 22,3 – 237 290 315 353 3,5 3 0,114 0,097

259 350 4 20,5 – 237 298 321 383 1,7 3 0,113 0,101

240 276 329 3 19,2 – 253 293 312 347 1,3 2,5 0,113 0,106
281 357 4 20,4 – 257 309 334 383 3,7 3 0,116 0,095

260 305 367 4 19,3 – 275 326 349 385 3,4 3 0,122 0,096
314 394 4 26,4 – 277 341 371 423 4,1 3 0,115 0,096
10.1
280 328 389 4 21,3 – 295 352 373 405 1,8 3 0,121 0,098
336 416 5 28,4 – 300 363 392 440 4,1 4 0,115 0,097

300 351 417 4 20 – 315 376 402 445 1,7 3 0,123 0,095
338 410 4 30,4 – 315 362 396 445 2,8 3 0,105 0,106
362 448 5 30,5 – 320 392 422 480 4,9 4 0,106 0,106

320 375 441 4 23,3 – 335 398 426 465 1,8 3 0,121 0,098
371 477 5 26,7 – 340 411 452 520 4,2 4 0,114 0,096

340 394 475 5 25 – 358 430 454 502 2,1 4 0,12 0,099
402 517 5 25,9 – 360 446 489 560 4,2 4 0,118 0,093
403 514 5 20,2 – – – 487 560 10,7 4 0 0,096

360 394 450 3 17,2 – 373 409 435 467 1,6 2,5 0,127 0,104
416 497 5 26,4 – 378 448 476 522 2 4 0,12 0,099
423 537 5 27,9 – 380 464 507 580 3,9 4 0,117 0,094

1) † Veriication of axial displacement, page 850
2) † Free space on both sides of the bearing, page 852, negative values used only for calculation

Product data online † skf.com/go/17000-10-1 863
