Page 863 - Rollingbearings

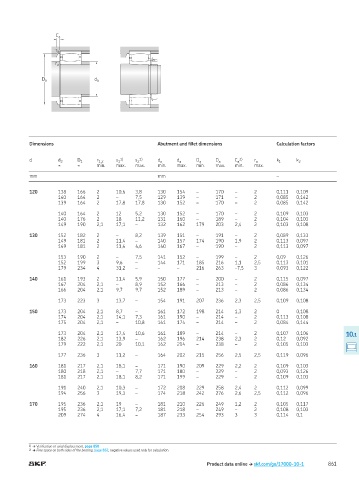

C a

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 2 D 1 r 1,2 s 1 1) s 2 1) d a d a D a D a C a 2) r a k 1 k 2
≈ ≈ min max max min max min max min max
mm mm –

120 138 166 2 10,6 3,8 130 154 – 170 – 2 0,111 0,109
140 164 2 – 7,5 129 139 – 171 – 2 0,085 0,142
139 164 2 17,8 17,8 130 152 – 170 – 2 0,085 0,142

140 164 2 12 5,2 130 152 – 170 – 2 0,109 0,103
140 176 2 18 11,2 131 160 – 189 – 2 0,104 0,103
149 190 2,1 17,1 – 132 162 179 203 2,4 2 0,103 0,108

130 152 182 2 – 8,2 139 151 – 191 – 2 0,089 0,133
149 181 2 11,4 – 140 157 174 190 1,9 2 0,113 0,097
149 181 2 11,4 4,6 140 167 – 190 – 2 0,113 0,097

153 190 2 – 7,5 141 152 – 199 – 2 0,09 0,126
152 199 3 9,6 – 144 171 185 216 1,1 2,5 0,113 0,101
179 234 4 31,2 – – – 216 263 -7,5 3 0,093 0,122

140 161 193 2 11,4 5,9 150 177 – 200 – 2 0,115 0,097
167 204 2,1 – 8,9 152 166 – 213 – 2 0,086 0,134
166 204 2,1 9,7 9,7 152 189 – 213 – 2 0,086 0,134

173 223 3 13,7 – 154 191 207 236 2,3 2,5 0,109 0,108

150 173 204 2,1 8,7 – 161 172 198 214 1,3 2 0 0,108
174 204 2,1 14,1 7,3 161 190 – 214 – 2 0,113 0,108
175 204 2,1 – 10,8 161 174 – 214 – 2 0,084 0,144

173 204 2,1 17,4 10,6 161 189 – 214 – 2 0,107 0,106 10.1
182 226 2,1 13,9 – 162 196 214 238 2,3 2 0,12 0,092
179 222 2,1 20 10,1 162 204 – 238 – 2 0,105 0,103

177 236 3 11,2 – 164 202 215 256 2,5 2,5 0,119 0,096

160 181 217 2,1 18,1 – 171 190 209 229 2,2 2 0,109 0,103
180 218 2,1 – 7,7 171 180 – 229 – 2 0,093 0,126
181 217 2,1 18,1 8,2 171 199 – 229 – 2 0,109 0,103

191 240 2,1 10,3 – 172 208 229 258 2,4 2 0,112 0,099
194 256 3 19,3 – 174 218 242 276 2,6 2,5 0,112 0,096

170 195 236 2,1 19 – 181 210 226 249 1,2 2 0,105 0,117
195 236 2,1 17,1 7,2 181 218 – 249 – 2 0,108 0,103
209 274 4 16,4 – 187 233 254 293 3 3 0,114 0,1

1) † Veriication of axial displacement, page 850
2) † Free space on both sides of the bearing, page 852, negative values used only for calculation

Product data online † skf.com/go/17000-10-1 861
