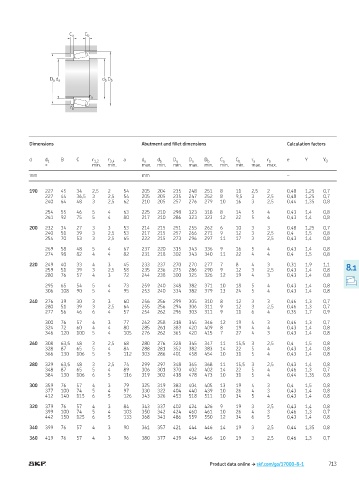

Page 715 - Rollingbearings

C a C b

D a d a d b D b

r a
r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min. min. max. min. min. max. min. min. min. max. max.
mm mm –

190 227 45 34 2,5 2 54 205 204 235 248 251 8 11 2,5 2 0,48 1,25 0,7
227 44 36,5 3 2,5 54 205 205 235 247 252 8 9,5 3 2,5 0,48 1,25 0,7
240 64 48 3 2,5 62 210 205 257 276 279 10 16 3 2,5 0,44 1,35 0,8

254 55 46 5 4 63 225 210 298 323 318 8 14 5 4 0,43 1,4 0,8
261 92 75 5 4 80 217 210 286 323 323 12 22 5 4 0,43 1,4 0,8

200 232 34 27 3 3 53 214 215 251 255 262 6 10 3 3 0,48 1,25 0,7
240 51 39 3 2,5 53 217 215 257 266 271 9 12 3 2,5 0,4 1,5 0,8
254 70 53 3 2,5 65 222 215 273 296 297 11 17 3 2,5 0,43 1,4 0,8

269 58 48 5 4 67 237 220 315 343 336 9 16 5 4 0,43 1,4 0,8
274 98 82 4 4 82 231 218 302 343 340 11 22 4 4 0,4 1,5 0,8

220 249 40 33 4 3 45 233 237 270 270 277 7 8 4 3 0,31 1,9 1,1
259 51 39 3 2,5 58 235 236 275 286 290 9 12 3 2,5 0,43 1,4 0,8 8.1
280 76 57 4 3 72 244 238 300 325 326 12 19 4 3 0,43 1,4 0,8

295 65 54 5 4 73 259 240 348 382 371 10 18 5 4 0,43 1,4 0,8
306 108 90 5 4 95 253 240 334 382 379 13 24 5 4 0,43 1,4 0,8

240 276 39 30 3 3 60 256 256 299 305 310 8 12 3 3 0,46 1,3 0,7
280 51 39 3 2,5 64 255 256 294 306 311 9 12 3 2,5 0,46 1,3 0,7
277 56 46 6 4 57 254 262 296 303 311 9 11 6 4 0,35 1,7 0,9

300 76 57 4 3 77 262 258 318 345 346 12 19 4 3 0,46 1,3 0,7
324 72 60 4 4 80 285 261 383 420 409 8 19 4 4 0,43 1,4 0,8
346 120 100 5 4 105 276 262 365 420 415 7 27 4 3 0,43 1,4 0,8

260 308 63,5 48 3 2,5 68 280 276 328 345 347 11 15,5 3 2,5 0,4 1,5 0,8
328 87 65 5 4 84 288 281 352 382 383 14 22 5 4 0,43 1,4 0,8
366 130 106 5 5 112 303 286 401 458 454 10 31 5 4 0,43 1,4 0,8

280 329 63,5 48 3 2,5 74 299 297 348 365 368 11 15,5 3 2,5 0,43 1,4 0,8
348 87 65 5 4 89 306 301 370 402 402 14 22 5 4 0,46 1,3 0,7
384 130 106 6 5 116 319 302 418 478 473 10 31 5 4 0,44 1,35 0,8

300 359 76 57 4 3 79 325 319 383 404 405 13 19 4 3 0,4 1,5 0,8
377 100 74 5 4 97 330 322 404 440 439 10 26 4 3 0,43 1,4 0,8
412 140 115 6 5 126 343 326 453 518 511 10 34 5 4 0,43 1,4 0,8

320 379 76 57 4 3 84 343 337 402 424 426 9 19 3 2,5 0,43 1,4 0,8
399 100 74 5 4 103 350 342 424 460 461 10 26 4 3 0,46 1,3 0,7
442 150 125 6 5 133 368 343 486 559 550 12 34 6 5 0,43 1,4 0,8

340 399 76 57 4 3 90 361 357 421 444 446 14 19 3 2,5 0,44 1,35 0,8

360 419 76 57 4 3 96 380 377 439 464 466 10 19 3 2,5 0,46 1,3 0,7

Product data online † skf.com/go/17000-8-1 713
