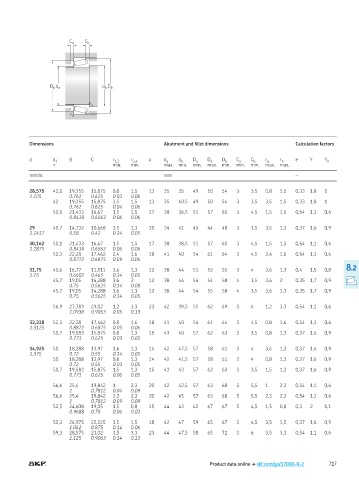

Page 719 - Rollingbearings
P. 719
C a C b
D a d a d b D b
r a
r b
Dimensions Abutment and illet dimensions Calculation factors
d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –
28,575 42,1 19,355 15,875 0,8 1,5 13 35 35 49 50 54 3 3,5 0,8 1,5 0,33 1,8 1
1.125 0.762 0.625 0.03 0.06
42 19,355 15,875 3,5 1,5 13 35 40,5 49 50 54 3 3,5 3,5 1,5 0,33 1,8 1
0.762 0.625 0.04 0.06
50,1 21,433 16,67 1,5 1,5 17 38 36,5 51 57 60 3 4,5 1,5 1,5 0,54 1,1 0,6
0.8438 0.6563 0.06 0.06
29 40,7 14,732 10,668 3,5 1,3 10 34 41 45 44 48 3 3,5 3,5 1,3 0,37 1,6 0,9
1.1417 0.58 0.42 0.14 0.05
30,162 50,1 21,433 16,67 1,5 1,5 17 38 38,5 51 57 60 3 4,5 1,5 1,5 0,54 1,1 0,6
1.1875 0.8438 0.6563 0.06 0.06
52,3 22,28 17,462 2,4 1,6 18 41 40 54 61 64 3 4,5 2,4 1,6 0,54 1,1 0,6
0.8772 0.6875 0.09 0.06
31,75 45,6 16,77 11,811 3,6 1,3 12 38 44 51 52 55 3 4 3,6 1,3 0,4 1,5 0,8 8.2
1.25 0.6602 0.465 0.14 0.05
45,7 19,05 14,288 3,6 2 12 38 44 54 54 58 4 3,5 3,6 2 0,35 1,7 0,9
0.75 0.5625 0.14 0.08
45,7 19,05 14,288 3,6 1,3 12 38 44 54 55 58 4 3,5 3,6 1,3 0,35 1,7 0,9
0.75 0.5625 0.14 0.05
56,9 27,783 23,02 1,2 3,3 23 42 39,5 55 62 69 3 6 1,2 3,3 0,54 1,1 0,6
1.0938 0.9063 0.05 0.13
33,338 52,3 22,28 17,462 0,8 1,6 18 41 40 54 61 64 3 4,5 0,8 1,6 0,54 1,1 0,6
1.3125 0.8872 0.6875 0.03 0.06
50,7 19,583 15,875 0,8 1,3 15 43 40 57 62 63 3 3,5 0,8 1,3 0,37 1,6 0,9
0.771 0.625 0.03 0.05
34,925 50 18,288 13,97 3,6 1,3 14 42 47,5 57 58 61 3 4 3,6 1,3 0,37 1,6 0,9
1.375 0.72 0.55 0.14 0.05
50 18,288 13,97 0,8 1,3 14 42 41,5 57 58 61 3 4 0,8 1,3 0,37 1,6 0,9
0.72 0.55 0.03 0.05
50,7 19,583 15,875 1,5 1,3 15 43 43 57 62 63 3 3,5 1,5 1,3 0,37 1,6 0,9
0.771 0.625 0.06 0.05
56,6 25,4 19,842 1 2,3 20 42 42,5 57 63 68 5 5,5 1 2,3 0,54 1,1 0,6
1 0.7812 0.04 0.09
56,6 25,4 19,842 2,3 2,3 20 42 45 57 63 68 5 5,5 2,3 2,3 0,54 1,1 0,6
1 0.7812 0.09 0.09
52,5 24,608 19,05 1,5 0,8 15 44 43 62 67 67 5 4,5 1,5 0,8 0,3 2 1,1
0.9688 0.75 0.06 0.03
52,3 26,975 22,225 3,5 1,5 18 42 47 59 65 67 3 4,5 3,5 1,5 0,37 1,6 0,9
1.062 0.875 0.14 0.06
59,3 28,575 23,02 3,5 3,3 23 44 47,5 58 65 72 3 6 3,5 3,3 0,54 1,1 0,6
1.125 0.9063 0.14 0.13
