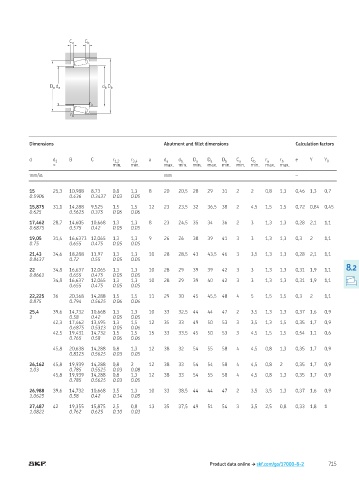

Page 717 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

15 25,3 10,988 8,73 0,8 1,3 8 20 20,5 28 29 31 2 2 0,8 1,3 0,46 1,3 0,7
0.5906 0.436 0.3437 0.03 0.05

15,875 31,1 14,288 9,525 1,5 1,5 12 23 23,5 32 36,5 38 2 4,5 1,5 1,5 0,72 0,84 0,45
0.625 0.5625 0.375 0.06 0.06

17,462 28,7 14,605 10,668 1,3 1,3 8 23 24,5 35 34 36 2 3 1,3 1,3 0,28 2,1 1,1
0.6875 0.575 0.42 0.05 0.05

19,05 31,4 16,6373 12,065 1,3 1,3 9 26 26 38 39 41 3 3 1,3 1,3 0,3 2 1,1
0.75 0.655 0.475 0.05 0.05

21,43 34,6 18,288 13,97 1,3 1,3 10 28 28,5 43 43,5 46 3 3,5 1,3 1,3 0,28 2,1 1,1
0.8437 0.72 0.55 0.05 0.05

22 34,8 16,637 12,065 1,3 1,3 10 28 29 39 39 42 3 3 1,3 1,3 0,31 1,9 1,1 8.2
0.8661 0.655 0.475 0.05 0.05
34,8 16,637 12,065 1,3 1,3 10 28 29 39 40 42 3 3 1,3 1,3 0,31 1,9 1,1
0.655 0.475 0.05 0.05

22,225 36 20,168 14,288 1,5 1,5 11 29 30 45 45,5 48 4 5 1,5 1,5 0,3 2 1,1
0.875 0.794 0.5625 0.06 0.06

25,4 39,6 14,732 10,668 1,3 1,3 10 33 32,5 44 44 47 2 3,5 1,3 1,3 0,37 1,6 0,9
1 0.58 0.42 0.05 0.05
42,3 17,462 13,495 1,3 1,5 12 35 33 49 50 53 3 3,5 1,3 1,5 0,35 1,7 0,9
0.6875 0.5313 0.05 0.06
42,5 19,431 14,732 1,5 1,5 15 33 33,5 45 50 53 3 4,5 1,5 1,5 0,54 1,1 0,6
0.765 0.58 0.06 0.06

45,8 20,638 14,288 0,8 1,3 12 38 32 54 55 58 4 4,5 0,8 1,3 0,35 1,7 0,9
0.8125 0.5625 0.03 0.05

26,162 45,8 19,939 14,288 0,8 2 12 38 33 54 54 58 4 4,5 0,8 2 0,35 1,7 0,9
1.03 0.785 0.5525 0.03 0.08
45,8 19,939 14,288 0,8 1,3 12 38 33 54 55 58 4 4,5 0,8 1,3 0,35 1,7 0,9
0.785 0.5625 0.03 0.05

26,988 39,6 14,732 10,668 3,5 1,3 10 33 38,5 44 44 47 2 3,5 3,5 1,3 0,37 1,6 0,9
1.0625 0.58 0.42 0.14 0.05

27,487 42 19,355 15,875 2,5 0,8 13 35 37,5 49 51 54 3 3,5 2,5 0,8 0,33 1,8 1
1.0822 0.762 0.625 0.10 0.03

Product data online † skf.com/go/17000-8-2 715
