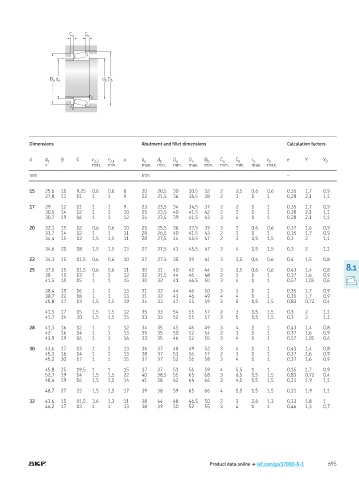

Page 697 - Rollingbearings

C a C b

D a d a d b D b

r a
r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min. min. max. min. min. max. min. min. min. max. max.
mm mm –

15 25,6 11 9,25 0,6 0,6 8 20 20,5 30 30,5 32 2 2,5 0,6 0,6 0,35 1,7 0,9
27,8 13 11 1 1 9 22 21,5 36 36,5 38 2 3 1 1 0,28 2,1 1,1

17 29 12 11 1 1 9 23 23,5 34 34,5 37 2 2 1 1 0,35 1,7 0,9
30,5 14 12 1 1 10 25 23,5 40 41,5 42 2 3 1 1 0,28 2,1 1,1
30,7 19 16 1 1 12 24 23,5 39 41,5 43 3 4 1 1 0,28 2,1 1,1

20 32,1 15 12 0,6 0,6 10 25 25,5 36 37,5 39 3 3 0,6 0,6 0,37 1,6 0,9
33,7 14 12 1 1 11 28 26,5 40 41,5 43 2 3 1 1 0,35 1,7 0,9
34,4 15 13 1,5 1,5 11 28 27,5 44 45,5 47 2 3 1,5 1,5 0,3 2 1,1

34,6 21 18 1,5 1,5 13 27 27,5 43 45,5 47 3 4 1,5 1,5 0,3 2 1,1

22 34,3 15 11,5 0,6 0,6 10 27 27,5 38 39 41 3 3,5 0,6 0,6 0,4 1,5 0,8

25 37,5 15 11,5 0,6 0,6 11 30 31 40 42 44 3 3,5 0,6 0,6 0,43 1,4 0,8 8.1
38 15 13 1 1 12 32 31,5 44 46 48 2 3 1 1 0,37 1,6 0,9
41,5 18 15 1 1 15 30 32 41 46,5 50 3 4 1 1 0,57 1,05 0,6

38,4 18 16 1 1 13 31 32 44 46 50 3 3 1 1 0,35 1,7 0,9
38,7 22 18 1 1 13 31 32 43 46 49 4 4 1 1 0,35 1,7 0,9
45,8 17 13 1,5 1,5 19 34 33 47 55 59 3 5 1,5 1,5 0,83 0,72 0,4

41,5 17 15 1,5 1,5 12 35 33 54 55 57 2 3 1,5 1,5 0,3 2 1,1
41,7 24 20 1,5 1,5 15 33 33 52 55 57 3 5 1,5 1,5 0,3 2 1,1

28 41,3 16 12 1 1 12 34 35 45 46 49 3 4 1 1 0,43 1,4 0,8
42 16 14 1 1 13 35 35 50 52 54 2 3 1 1 0,37 1,6 0,9
43,9 19 16 1 1 16 33 35 46 52 55 3 4 1 1 0,57 1,05 0,6

30 43,6 17 13 1 1 13 36 37 48 49 52 3 4 1 1 0,43 1,4 0,8
45,3 16 14 1 1 13 38 37 53 56 57 2 3 1 1 0,37 1,6 0,9
45,2 20 17 1 1 15 37 37 52 56 58 3 4 1 1 0,37 1,6 0,9

45,8 25 19,5 1 1 15 37 37 53 56 59 4 5,5 1 1 0,35 1,7 0,9
52,7 19 14 1,5 1,5 22 40 38,5 55 65 68 3 6,5 1,5 1,5 0,83 0,72 0,4
48,4 19 16 1,5 1,5 14 41 38 62 64 66 3 4,5 1,5 1,5 0,31 1,9 1,1

48,7 27 23 1,5 1,5 17 39 38 59 65 66 4 5,5 1,5 1,5 0,31 1,9 1,1

32 43,6 15 11,5 3,6 1,3 11 38 44 48 46,5 50 2 3 3,6 1,3 0,33 1,8 1
46,2 17 13 1 1 13 38 39 50 52 55 3 4 1 1 0,46 1,3 0,7
