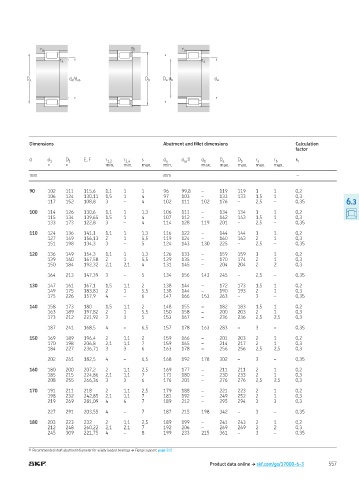

P. 559
r a r b r a
r a r a
D a d a /d as D b D a d b d a
Dimensions Abutment and illet dimensions Calculation
factor
d d 1 D 1 E, F r 1,2 r 3,4 s d a d 1) d b D a D b r a r b k r
as
≈ ≈ min. min. max. min. max. max. max. max. max.
mm mm –
90 102 111 115,6 1,1 1 1 96 99,8 – 119 119 1 1 0,2
106 124 130,11 1,5 1 4 97 103 – 133 133 1,5 1 0,3
117 152 108,8 3 – 4 102 111 102 176 – 2,5 – 0,35 6.3
100 114 126 130,6 1,1 1 1,3 106 111 – 134 134 1 1 0,2
115 134 139,65 1,5 1 4 107 112 – 142 143 1,5 1 0,3
133 173 122,8 3 – 4 114 128 119 201 – 2,5 – 0,35
110 124 136 141,1 1,1 1 1,3 116 122 – 144 144 1 1 0,2
127 149 156,13 2 1 5,5 119 124 – 160 163 2 1 0,3
151 198 134,3 3 – 5 124 143 130 225 – 2,5 – 0,35
120 136 149 154,3 1,1 1 1,3 126 133 – 159 159 1 1 0,2
139 160 167,58 2 1 5,5 129 135 – 170 174 2 1 0,3
150 184 192,32 2,1 2,1 4 131 145 – 204 204 2 2 0,3
164 213 147,39 3 – 5 134 156 143 245 – 2,5 – 0,35
130 147 161 167,1 1,5 1,1 2 138 144 – 172 173 1,5 1 0,2
149 175 183,81 2 1 5,5 138 144 – 190 193 2 1 0,3
175 226 157,9 4 – 6 147 166 153 263 – 3 – 0,35
140 158 173 180 1,5 1,1 2 148 155 – 182 183 1,5 1 0,2
163 189 197,82 2 1 5,5 150 158 – 200 203 2 1 0,3
173 212 221,92 3 3 5 153 167 – 236 236 2,5 2,5 0,3
187 241 168,5 4 – 6,5 157 178 163 283 – 3 – 0,35
150 169 189 196,4 2 1,1 2 159 166 – 201 203 2 1 0,2
170 198 206,8 2,1 1,1 7 159 165 – 214 217 2 1 0,3
184 227 236,71 3 3 6 163 178 – 256 256 2,5 2,5 0,3
202 261 182,5 4 – 6,5 168 192 178 302 – 3 – 0,35
160 180 200 207,2 2 1,1 2,5 169 177 – 211 211 2 1 0,2
185 215 224,86 2,1 1,1 7 171 180 – 230 233 2 1 0,3
208 255 266,36 3 3 6 176 201 – 276 276 2,5 2,5 0,3
170 191 211 218 2 1,1 2,5 179 188 – 221 223 2 1 0,2
198 232 242,85 2,1 1,1 7 181 192 – 249 252 2 1 0,3
219 269 281,09 4 4 7 189 212 – 295 294 3 3 0,3
227 291 203,55 4 – 7 187 215 198 342 – 3 – 0,35
180 203 223 232 2 1,1 2,5 189 199 – 241 243 2 1 0,2
212 248 260,22 2,1 2,1 7 192 206 – 269 269 2 2 0,3
245 309 221,75 4 – 8 199 233 215 361 – 3 – 0,35
1) Recommended shaft abutment diameter for axially loaded bearings † Flange support, page 512
Product data online † skf.com/go/17000-6-3 557
