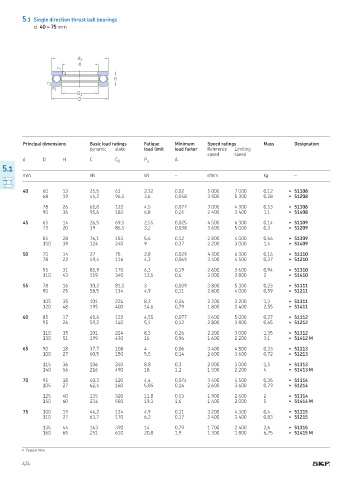

5.1 Single direction thrust ball bearings
d 40 – 75 mm

d 1
d
r 1
r 2
H
r 2
r 1
D 1
D

Principal dimensions Basic load ratings Fatique Minimum Speed ratings Mass Designation
dynamic static load limit load factor Reference Limiting
speed speed
d D H C C 0 P u A
5.1
mm kN kN – r/min kg –

40 60 13 25,5 63 2,32 0,02 5 000 7 000 0,12 ▶ 51108
68 19 44,2 96,5 3,6 0,058 3 800 5 300 0,28 ▶ 51208

78 26 61,8 122 4,5 0,077 3 000 4 300 0,53 ▶ 51308
90 36 95,6 183 6,8 0,26 2 400 3 400 1,1 ▶ 51408

45 65 14 26,5 69,5 2,55 0,025 4 500 6 300 0,14 ▶ 51109
73 20 39 86,5 3,2 0,038 3 600 5 000 0,3 ▶ 51209

85 28 76,1 153 5,6 0,12 2 800 4 000 0,66 ▶ 51309
100 39 124 240 9 0,37 2 200 3 000 1,4 ▶ 51409

50 70 14 27 75 2,8 0,029 4 300 6 300 0,16 ▶ 51110
78 22 49,4 116 4,3 0,069 3 400 4 500 0,37 ▶ 51210

95 31 81,9 170 6,3 0,19 2 600 3 600 0,94 ▶ 51310
110 43 159 340 12,5 0,6 2 000 2 800 2 ▶ 51410

55 78 16 30,2 81,5 3 0,039 3 800 5 300 0,23 ▶ 51111
90 25 58,5 134 4,9 0,11 2 800 4 000 0,59 ▶ 51211

105 35 101 224 8,3 0,26 2 200 3 200 1,3 ▶ 51311
120 48 195 400 14,6 0,79 1 800 2 400 2,55 ▶ 51411

60 85 17 41,6 122 4,55 0,077 3 600 5 000 0,27 ▶ 51112
95 26 59,2 140 5,1 0,12 2 800 3 800 0,65 ▶ 51212

110 35 101 224 8,3 0,26 2 200 3 000 1,35 ▶ 51312
130 51 199 430 16 0,96 1 600 2 200 3,1 ▶ 51412 M

65 90 18 37,7 108 4 0,06 3 400 4 800 0,33 ▶ 51113
100 27 60,5 150 5,5 0,14 2 600 3 600 0,72 ▶ 51213

115 36 106 240 8,8 0,3 2 000 3 000 1,5 ▶ 51313
140 56 216 490 18 1,2 1 500 2 200 4 ▶ 51413 M

70 95 18 40,3 120 4,4 0,074 3 400 4 500 0,35 ▶ 51114
105 27 62,4 160 5,85 0,16 2 600 3 600 0,79 ▶ 51214

125 40 135 320 11,8 0,53 1 900 2 600 2 ▶ 51314
150 60 234 550 19,3 1,6 1 400 2 000 5 ▶ 51414 M

75 100 19 44,2 134 4,9 0,11 3 200 4 300 0,4 ▶ 51115
110 27 63,7 170 6,2 0,17 2 400 3 400 0,83 ▶ 51215

135 44 163 390 14 0,79 1 700 2 400 2,6 ▶ 51315
160 65 251 610 20,8 1,9 1 300 1 800 6,75 ▶ 51415 M

▶ Popular item
