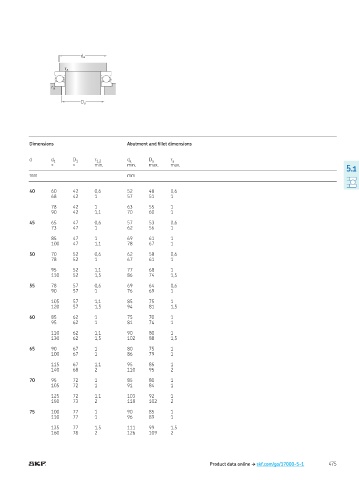

d a
r a
r a
D a
Dimensions Abutment and illet dimensions
d d 1 D 1 r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.1
mm mm
40 60 42 0,6 52 48 0,6
68 42 1 57 51 1
78 42 1 63 55 1
90 42 1,1 70 60 1
45 65 47 0,6 57 53 0,6
73 47 1 62 56 1
85 47 1 69 61 1
100 47 1,1 78 67 1
50 70 52 0,6 62 58 0,6
78 52 1 67 61 1
95 52 1,1 77 68 1
110 52 1,5 86 74 1,5
55 78 57 0,6 69 64 0,6
90 57 1 76 69 1
105 57 1,1 85 75 1
120 57 1,5 94 81 1,5
60 85 62 1 75 70 1
95 62 1 81 74 1
110 62 1,1 90 80 1
130 62 1,5 102 88 1,5
65 90 67 1 80 75 1
100 67 1 86 79 1
115 67 1,1 95 85 1
140 68 2 110 95 2
70 95 72 1 85 80 1
105 72 1 91 84 1
125 72 1,1 103 92 1
150 73 2 118 102 2
75 100 77 1 90 85 1
110 77 1 96 89 1
135 77 1,5 111 99 1,5
160 78 2 126 109 2
