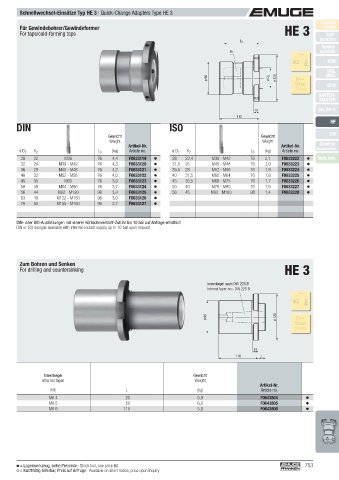

Schnellwechsel-Einsätze Typ HE 3 · Quick-Change Adapters Type HE 3
Product
Für Gewindebohrer/Gewindeformer HE 3 Finder
For taps/cold-forming taps Soft-
synchro
L 3
Speed-
K 2 synchro
IKZ KSN
MQL
ø 90 ø D 2 ø 128 pmax MMS
50bar SFM
(700psi)
SWITCH-
MASTER

15 GR, GR-S
110
HF
DIN ISO
Gewicht Gewicht EM
Weight Weight Zubehör
Artikel-Nr. Artikel-Nr. Accessories
ø D 2 K 2 L 3 (kg) Article no. ø D 2 K 2 L 3 (kg) Article no.
28 22 M36 76 4,4 F0633119 28 22,4 M39 - M42 76 2,1 F0633222 Tech. Info
32 24 M39 - M42 76 4,3 F0633120 31,5 25 M45 - M48 76 2,0 F0633223
36 29 M45 - M48 76 4,2 F0633121 35,5 28 M52 - M56 76 1,9 F0633224
40 32 M52 - M56 76 4,0 F0633122 40 31,5 M60 - M64 76 1,8 F0633225
45 35 M60 76 3,9 F0633123 45 35,5 M68 - M75 76 1,7 F0633226
50 39 M64 - M90 76 3,7 F0633124 50 40 M76 - M90 76 1,6 F0633227
56 44 M92 - M120 98 3,4 F0633125 56 45 M92 - M100 98 1,4 F0633228
63 49 M122 - M150 98 3,0 F0633126
70 55 M155 - M160 98 2,7 F0633127

DIN- oder ISO-Ausführungen mit innerer Kühlschmierstoff-Zufuhr bis 10 bar auf Anfrage erhältlich
DIN or ISO designs available with internal coolant supply up to 10 bar upon request

Zum Bohren und Senken
For drilling and countersinking HE 3

Innenkegel nach DIN 228 B
Internal taper acc. DIN 228 B

IKZ

ø 90 ø 128 pmax
50bar
(700psi)

15
110 L

Innenkegel Gewicht
Internal taper Weight
Artikel-Nr.
MK L (kg) Article no.
MK 4 20 5,9 F0643804
MK 5 50 6,0 F0643805
MK 6 115 5,8 F0643806

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 753
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
