P. 484

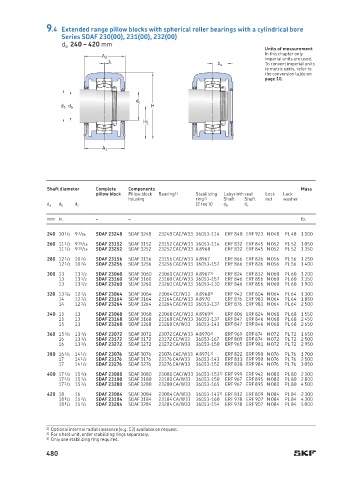

9.4 Extended range pillow blocks with spherical roller bearings with a cylindrical bore
Series SDAF 230(00), 231(00), 232(00)
d a 240 – 420 mm
Units of measurement
In this chapter only
A 2 imperial units are used.
s
b a To convert imperial units
to metric units, refer to
the conversion table on
page 10.
d c
d b d a H
H 1
A 1
Shaft diameter Complete Components Mass
pillow block Pillow block Bearing 1) Stabilizing Labyrinth seal Lock Lock
housing ring 2) Shaft Shaft nut washer
(2 req’d)
d a d b d c d b d c
mm in. – – lb.
240 10 1 /2 9 3 /16 SDAF 23248 SDAF 3248 23248 CAC/W33 36053-114 ERF 840 ERF 923 N 048 PL 48 1 100
260 11 1 /2 9 15 /16 SDAF 23152 SDAF 3152 23152 CAC/W33 36053-114 ERF 832 ERF 845 N 052 PL 52 1 050
11 1 /2 9 15 /16 SDAF 23252 SDAF 3252 23252 CAC/W33 A 8968 ERF 832 ERF 845 N 052 PL 52 1 350
280 12 1 /2 10 3 /4 SDAF 23156 SDAF 3156 23156 CAC/W33 A 8967 ERF 866 ERF 826 N 056 PL 56 1 250
12 1 /2 10 3 /4 SDAF 23256 SDAF 3256 23256 CAC/W33 36053-157 ERF 866 ERF 826 N 056 PL 56 1 400
300 13 11 1 /2 SDAF 23060 SDAF 3060 23060 CAC/W33 A 8967 3) ERF 824 ERF 832 N 060 PL 60 1 200
13 11 1 /2 SDAF 23160 SDAF 3160 23160 CAC/W33 36053-157 ERF 846 ERF 856 N 060 PL 60 1 350
13 11 1 /2 SDAF 23260 SDAF 3260 23260 CAC/W33 36053-130 ERF 846 ERF 856 N 060 PL 60 1 900
320 13 3 /4 12 1 /4 SDAF 23064 SDAF 3064 23064 CC/W33 A 8968 3) ERF 943 ERF 804 N 064 PL 64 1 300
14 12 1 /4 SDAF 23164 SDAF 3164 23164 CAC/W33 A 8970 ERF 876 ERF 983 N 064 PL 64 1 850
14 12 1 /4 SDAF 23264 SDAF 3264 23264 CAC/W33 36053-137 ERF 876 ERF 983 N 064 PL 64 2 500
340 15 13 SDAF 23068 SDAF 3068 23068 CAC/W33 A 8969 3) ERF 806 ERF 824 N 068 PL 68 1 550
15 13 SDAF 23168 SDAF 3168 23168 CAC/W33 36053-137 ERF 847 ERF 846 N 068 PL 68 2 450
15 13 SDAF 23268 SDAF 3268 23268 CA/W33 36053-143 ERF 847 ERF 846 N 068 PL 68 2 650
360 15 3 /4 13 3 /4 SDAF 23072 SDAF 3072 23072 CAC/W33 A 8970 3) ERF 969 ERF 874 N 072 PL 72 1 650
16 13 3 /4 SDAF 23172 SDAF 3172 23172 CC/W33 36053-167 ERF 809 ERF 874 N 072 PL 72 2 500
16 13 3 /4 SDAF 23272 SDAF 3272 23272 CA/W33 36053-150 ERF 965 ERF 981 N 072 PL 72 2 950
380 16 3 /4 14 1 /2 SDAF 23076 SDAF 3076 23076 CAC/W33 A 8971 3) ERF 822 ERF 950 N 076 PL 76 1 700
17 14 1 /2 SDAF 23176 SDAF 3176 23176 CA/W33 36053-143 ERF 811 ERF 950 N 076 PL 76 2 500
17 14 1 /2 SDAF 23276 SDAF 3276 23276 CA/W33 36053-152 ERF 838 ERF 984 N 076 PL 76 3 050
400 17 1 /2 15 3 /8 SDAF 23080 SDAF 3080 23080 CAC/W33 36053-153 3) ERF 999 ERF 942 N 080 PL 80 2 300
17 1 /2 15 1 /4 SDAF 23180 SDAF 3180 23180 CA/W33 36053-150 ERF 967 ERF 895 N 080 PL 80 2 800
17 1 /2 15 1 /4 SDAF 23280 SDAF 3280 23280 CA/W33 36053-165 ERF 967 ERF 895 N 080 PL 80 4 500
420 18 16 SDAF 23084 SDAF 3084 23084 CA/W33 36053-143 3) ERF 812 ERF 809 N 084 PL 84 2 300
18 1 /2 15 3 /4 SDAF 23184 SDAF 3184 23184 CA/W33 36053-160 ERF 978 ERF 907 N 084 PL 84 4 300
18 1 /2 15 3 /4 SDAF 23284 SDAF 3284 23284 CA/W33 36053-154 ERF 978 ERF 907 N 084 PL 84 5 000
1) Optional internal radial clearance (e.g. C3) available on request.
2) For a held unit, order stabilizing rings separately.
3) Only one stabilizing ring required.
480
