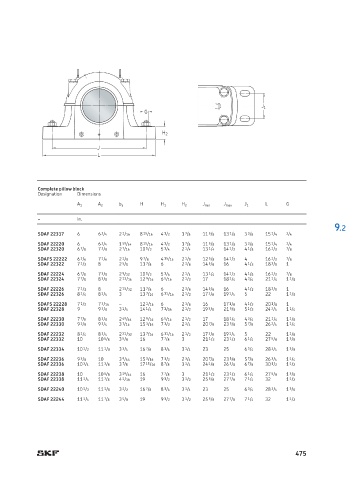

Page 479 - SKF-bearing-housings

J 1
G

H 2
J
L

Complete pillow block
Designation Dimensions
H L G
A 1 A 2 b a H 1 H 2 J min J max J 1
– in.
9.2
SDAF 22317 6 6 3 /4 2 1 /16 8 15 /16 4 1 /2 1 7 /8 11 5 /8 13 1 /8 3 3 /8 15 1 /4 3 /4
SDAF 22220 6 6 3 /4 1 59 /64 8 15 /16 4 1 /2 1 7 /8 11 5 /8 13 1 /8 3 3 /8 15 1 /4 3 /4
SDAF 22320 6 7 /8 7 3 /8 2 7 /16 10 1 /2 5 1 /4 2 1 /4 13 1 /4 14 1 /2 4 1 /8 16 1 /2 7 /8
SDAFS 22222 6 3 /4 7 1 /4 2 1 /8 9 7 /8 4 15 /16 2 1 /8 12 5 /8 14 1 /2 4 16 1 /2 7 /8
SDAF 22322 7 1 /2 8 2 5 /8 11 7 /8 6 2 3 /8 14 5 /8 16 4 1 /2 18 3 /8 1
SDAF 22224 6 7 /8 7 3 /8 2 9 /32 10 1 /2 5 1 /4 2 1 /4 13 1 /4 14 1 /2 4 1 /8 16 1 /2 7 /8
SDAF 22324 7 7 /8 8 3 /8 2 13 /16 12 9 /16 6 5 /16 2 1 /2 17 18 1 /4 4 3 /4 21 1 /4 1 1 /8
SDAF 22226 7 1 /2 8 2 15 /32 11 7 /8 6 2 3 /8 14 5 /8 16 4 1 /2 18 3 /8 1
SDAF 22326 8 1 /4 8 3 /4 3 13 7 /16 6 11 /16 2 1 /2 17 3 /8 19 1 /4 5 22 1 1 /8
SDAFS 22228 7 1 /2 7 3 /16 – 12 1 /16 6 2 3 /8 16 17 1 /8 4 1 /2 20 1 /8 1
SDAF 22328 9 9 3 /8 3 1 /4 14 1 /4 7 1 /16 2 1 /2 19 3 /8 21 5 /8 5 1 /2 24 3 /4 1 1 /4
SDAF 22230 7 7 /8 8 3 /8 2 49 /64 12 9 /16 6 5 /16 2 1 /2 17 18 1 /4 4 3 /4 21 1 /4 1 1 /8
SDAF 22330 9 3 /8 9 3 /4 3 7 /16 15 3 /16 7 1 /2 2 3 /4 20 7 /8 23 5 /8 5 7 /8 26 3 /4 1 1 /4
SDAF 22232 8 1 /4 8 3 /4 2 31 /32 13 7 /16 6 11 /16 2 1 /2 17 3 /8 19 1 /4 5 22 1 1 /8
SDAF 22332 10 10 5 /8 3 5 /8 16 7 7 /8 3 21 1 /2 23 1 /2 6 1 /4 27 5 /8 1 3 /8
SDAF 22334 10 1 /2 11 1 /8 3 3 /4 16 7 /8 8 1 /4 3 1 /4 23 25 6 3 /4 28 3 /4 1 3 /8
SDAF 22236 9 3 /8 10 3 9 /64 15 3 /16 7 1 /2 2 3 /4 20 7 /8 23 5 /8 5 7 /8 26 3 /4 1 1 /4
SDAF 22336 10 3 /4 11 3 /8 3 7 /8 17 15 /16 8 7 /8 3 1 /4 24 1 /8 26 3 /8 6 7 /8 30 1 /2 1 1 /2
SDAF 22238 10 10 5 /8 3 19 /64 16 7 7 /8 3 21 1 /2 23 1 /2 6 1 /4 27 5 /8 1 3 /8
SDAF 22338 11 1 /4 11 7 /8 4 1 /16 19 9 1 /2 3 1 /2 25 5 /8 27 7 /8 7 1 /4 32 1 1 /2
SDAF 22240 10 1 /2 11 1 /8 3 1 /2 16 7 /8 8 1 /4 3 1 /4 23 25 6 3 /4 28 3 /4 1 3 /8
SDAF 22244 11 1 /4 11 7 /8 3 5 /8 19 9 1 /2 3 1 /2 25 5 /8 27 7 /8 7 1 /4 32 1 1 /2
