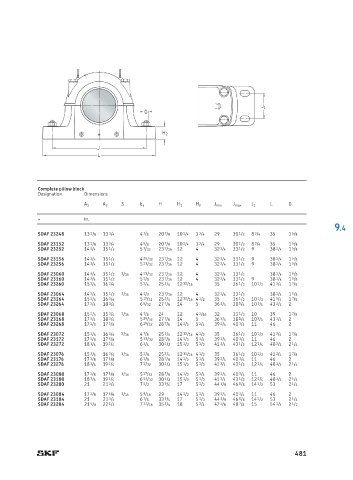

Page 485 - SKF-bearing-housings
P. 485
J 1
G
H 2
J
L
Complete pillow block
Designation Dimensions
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1
– in.
9.4
SDAF 23248 13 1 /8 13 3 /4 4 7 /8 20 7 /8 10 1 /4 3 3 /4 29 30 1 /2 8 3 /4 35 1 5 /8
SDAF 23152 13 1 /8 13 3 /4 4 5 /8 20 7 /8 10 1 /4 3 3 /4 29 30 1 /2 8 3 /4 35 1 5 /8
SDAF 23252 14 3 /4 15 1 /2 5 7 /32 23 7 /16 12 4 32 3 /4 33 1 /2 9 38 1 /4 1 5 /8
SDAF 23156 14 3 /4 15 1 /2 4 25 /32 23 7 /16 12 4 32 3 /4 33 1 /2 9 38 1 /4 1 5 /8
SDAF 23256 14 3 /4 15 1 /2 5 11 /32 23 7 /16 12 4 32 3 /4 33 1 /2 9 38 1 /4 1 5 /8
SDAF 23060 14 3 /4 15 1 /2 3 /16 4 11 /32 23 7 /16 12 4 32 3 /4 33 1 /2 38 1 /4 1 5 /8
SDAF 23160 14 3 /4 15 1 /2 5 1 /8 23 7 /16 12 4 32 3 /4 33 1 /2 9 38 1 /4 1 5 /8
SDAF 23260 15 3 /4 16 3 /4 5 3 /4 25 3 /4 12 13 /16 35 36 1 /2 10 1 /2 41 3 /4 1 7 /8
SDAF 23064 14 3 /4 15 1 /2 3 /16 4 1 /2 23 7 /16 12 4 32 3 /4 33 1 /2 38 1 /4 1 5 /8
SDAF 23164 15 3 /4 16 3 /4 5 17 /32 25 3 /4 12 13 /16 4 1 /2 35 36 1 /2 10 1 /2 41 3 /4 1 7 /8
SDAF 23264 17 3 /4 18 3 /4 6 5 /32 27 7 /8 14 5 36 3 /4 38 1 /4 10 3 /4 43 3 /4 2
SDAF 23068 15 1 /4 15 3 /4 3 /16 4 7 /8 24 12 4 3 /16 32 33 1 /2 10 39 1 7 /8
SDAF 23168 17 3 /4 18 3 /4 5 29 /32 27 7 /8 14 5 36 3 /4 38 1 /4 10 3 /4 43 3 /4 2
SDAF 23268 17 1 /8 17 5 /8 6 19 /32 28 7 /8 14 1 /2 5 1 /4 39 1 /4 40 3 /4 11 46 2
SDAF 23072 15 3 /4 16 3 /4 3 /16 4 7 /8 25 3 /4 12 13 /16 4 1 /2 35 36 1 /2 10 1 /2 41 3 /4 1 7 /8
SDAF 23172 17 1 /8 17 5 /8 5 31 /32 28 7 /8 14 1 /2 5 1 /4 39 1 /4 40 3 /4 11 46 2
SDAF 23272 18 3 /4 19 1 /4 6 3 /4 30 1 /2 15 1 /2 5 1 /2 41 3 /4 43 1 /2 12 1 /4 48 3 /4 2 1 /4
SDAF 23076 15 3 /4 16 3 /4 3 /16 5 1 /8 25 3 /4 12 13 /16 4 1 /2 35 36 1 /2 10 1 /2 41 3 /4 1 7 /8
SDAF 23176 17 1 /8 17 5 /8 6 1 /8 28 7 /8 14 1 /2 5 1 /4 39 1 /4 40 3 /4 11 46 2
SDAF 23276 18 3 /4 19 1 /4 7 1 /32 30 1 /2 15 1 /2 5 1 /2 41 3 /4 43 1 /2 12 1 /4 48 3 /4 2 1 /4
SDAF 23080 17 1 /8 17 5 /8 3 /16 5 17 /32 28 7 /8 14 1 /2 5 1 /4 39 1 /4 40 3 /4 11 46 2
SDAF 23180 18 3 /4 19 1 /4 6 13 /32 30 1 /2 15 1 /2 5 1 /2 41 3 /4 43 1 /2 12 1 /4 48 3 /4 2 1 /4
SDAF 23280 21 21 3 /4 7 1 /2 33 3 /4 17 5 1 /2 44 3 /8 46 1 /8 14 1 /2 53 2 1 /4
SDAF 23084 17 1 /8 17 5 /8 3 /16 5 9 /16 29 14 1 /2 5 1 /4 39 1 /4 40 3 /4 11 46 2
SDAF 23184 21 21 3 /4 6 7 /8 33 3 /4 17 5 1 /2 44 3 /8 46 1 /8 14 1 /2 53 2 1 /4
SDAF 23284 21 5 /8 22 1 /4 7 13 /16 35 3 /4 18 5 3 /4 47 1 /8 48 7 /8 15 54 1 /4 2 1 /2
481
