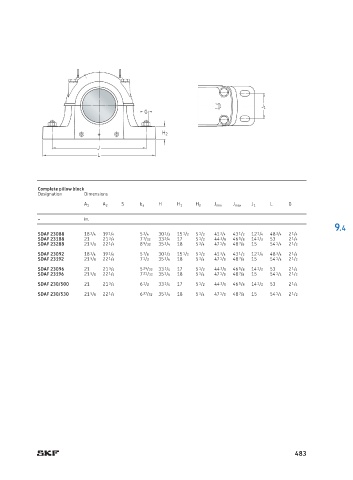

Complete pillow block
Designation Dimensions
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1
– in.
9.4
SDAF 23088 18 3 /4 19 1 /4 5 3 /4 30 1 /2 15 1 /2 5 1 /2 41 3 /4 43 1 /2 12 1 /4 48 3 /4 2 1 /4
SDAF 23188 21 21 3 /4 7 7 /32 33 3 /4 17 5 1 /2 44 3 /8 46 1 /8 14 1 /2 53 2 1 /4
SDAF 23288 21 5 /8 22 1 /4 8 9 /32 35 3 /4 18 5 3 /4 47 1 /8 48 7 /8 15 54 1 /4 2 1 /2
SDAF 23092 18 3 /4 19 1 /4 5 7 /8 30 1 /2 15 1 /2 5 1 /2 41 3 /4 43 1 /2 12 1 /4 48 3 /4 2 1 /4
SDAF 23192 21 5 /8 22 1 /4 7 1 /2 35 3 /4 18 5 3 /4 47 1 /8 48 7 /8 15 54 1 /4 2 1 /2
SDAF 23096 21 21 3 /4 5 29 /32 33 3 /4 17 5 1 /2 44 3 /8 46 1 /8 14 1 /2 53 2 1 /4
SDAF 23196 21 5 /8 22 1 /4 7 21 /32 35 3 /4 18 5 3 /4 47 1 /8 48 7 /8 15 54 1 /4 2 1 /2
SDAF 230/500 21 21 3 /4 6 1 /2 33 3 /4 17 5 1 /2 44 3 /8 46 1 /8 14 1 /2 53 2 1 /4
SDAF 230/530 21 5 /8 22 1 /4 6 27 /32 35 3 /4 18 5 3 /4 47 1 /8 48 7 /8 15 54 1 /4 2 1 /2
