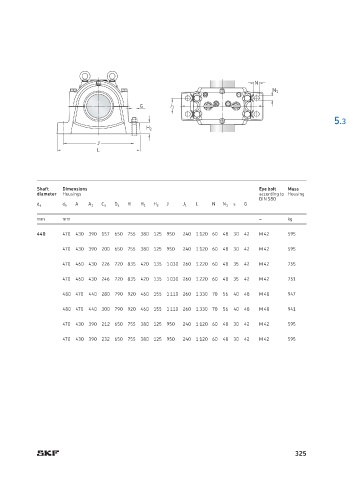

Page 329 - SKF-bearing-housings

N
N 1

G J 1
5.3
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter Housings according to Housing
DIN 580
A H J L N s G
d a d b A 1 C a D a H 1 H 2 J 1 N 1
mm mm – kg
440 470 430 390 157 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595

470 430 390 200 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595
470 460 430 226 720 835 420 135 1 030 260 1 220 60 48 35 42 M 42 755

470 460 430 246 720 835 420 135 1 030 260 1 220 60 48 35 42 M 42 751
480 470 440 280 790 920 460 155 1 110 260 1 330 70 56 40 48 M 48 947

480 470 440 300 790 920 460 155 1 110 260 1 330 70 56 40 48 M 48 941
470 430 390 212 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595
470 430 390 232 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595
