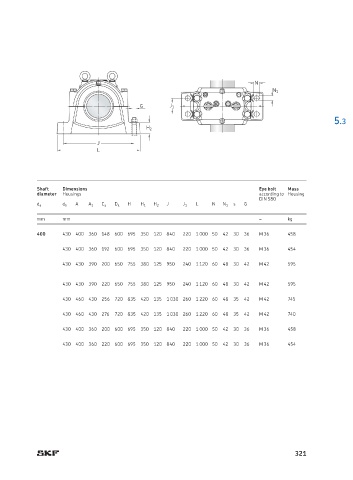

Page 325 - SKF-bearing-housings

N
N 1

G J 1
5.3
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter Housings according to Housing
DIN 580
A H J L N s G
d a d b A 1 C a D a H 1 H 2 J 1 N 1
mm mm – kg
400 430 400 360 148 600 695 350 120 840 220 1 000 50 42 30 36 M 36 458

430 400 360 192 600 695 350 120 840 220 1 000 50 42 30 36 M 36 454
430 430 390 200 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595

430 430 390 220 650 755 380 125 950 240 1 120 60 48 30 42 M 42 595
430 460 430 256 720 835 420 135 1 030 260 1 220 60 48 35 42 M 42 745
430 460 430 276 720 835 420 135 1 030 260 1 220 60 48 35 42 M 42 740

430 400 360 200 600 695 350 120 840 220 1 000 50 42 30 36 M 36 458
430 400 360 220 600 695 350 120 840 220 1 000 50 42 30 36 M 36 454

321
