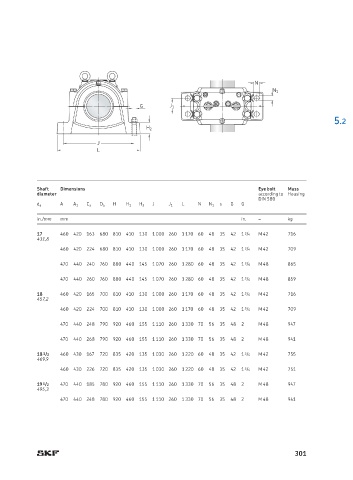

Page 305 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg
17 460 420 163 680 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 716
431,8
460 420 224 680 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 709
470 440 240 760 880 440 145 1 070 260 1 280 60 48 35 42 1 3 /4 M 48 865

470 440 260 760 880 440 145 1 070 260 1 280 60 48 35 42 1 3 /4 M 48 859
18 460 420 165 700 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 716
457,2
460 420 224 700 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 709
470 440 248 790 920 460 155 1 110 260 1 330 70 56 35 48 2 M 48 947
470 440 268 790 920 460 155 1 110 260 1 330 70 56 35 48 2 M 48 941

18 1 /2 460 430 167 720 835 420 135 1 030 260 1 220 60 48 35 42 1 3 /4 M 42 755
469,9
460 430 226 720 835 420 135 1 030 260 1 220 60 48 35 42 1 3 /4 M 42 751

19 1 /2 470 440 185 780 920 460 155 1 110 260 1 330 70 56 35 48 2 M 48 947
495,3
470 440 248 780 920 460 155 1 110 260 1 330 70 56 35 48 2 M 48 941

301
