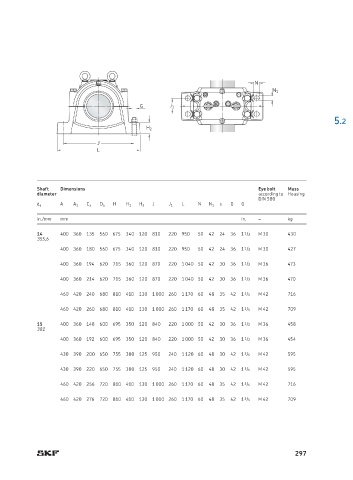

Page 301 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg
14 400 360 135 560 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 430
355,6
400 360 180 560 675 340 120 810 220 950 50 42 24 36 1 1 /2 M 30 427
400 360 194 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 473

400 360 214 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 470
460 420 240 680 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 716

460 420 260 680 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 709
15 400 360 148 600 695 350 120 840 220 1 000 50 42 30 36 1 1 /2 M 36 458
381
400 360 192 600 695 350 120 840 220 1 000 50 42 30 36 1 1 /2 M 36 454

430 390 200 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595
430 390 220 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595

460 420 256 720 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 716
460 420 276 720 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 709
