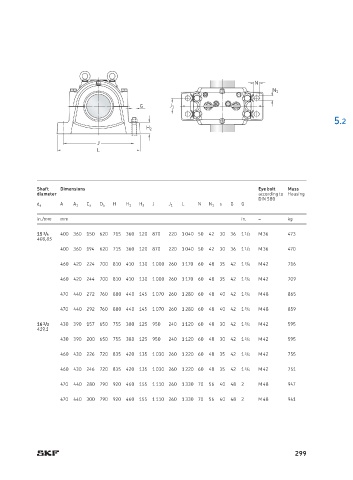

Page 303 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

15 3 /4 400 360 150 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 473
400,05
400 360 194 620 715 360 120 870 220 1 040 50 42 30 36 1 1 /2 M 36 470
460 420 224 700 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 716

460 420 244 700 810 410 130 1 000 260 1 170 60 48 35 42 1 3 /4 M 42 709
470 440 272 760 880 440 145 1 070 260 1 280 60 48 40 42 1 3 /4 M 48 865

470 440 292 760 880 440 145 1 070 260 1 280 60 48 40 42 1 3 /4 M 48 859
16 1 /2 430 390 157 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595
419,1
430 390 200 650 755 380 125 950 240 1 120 60 48 30 42 1 3 /4 M 42 595

460 430 226 720 835 420 135 1 030 260 1 220 60 48 35 42 1 3 /4 M 42 755
460 430 246 720 835 420 135 1 030 260 1 220 60 48 35 42 1 3 /4 M 42 751

470 440 280 790 920 460 155 1 110 260 1 330 70 56 40 48 2 M 48 947
470 440 300 790 920 460 155 1 110 260 1 330 70 56 40 48 2 M 48 941

299
