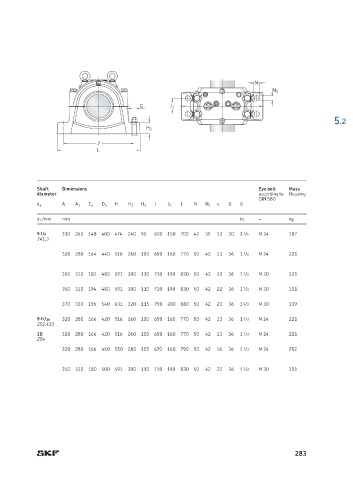

Page 287 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

9 1 /2 310 260 148 400 474 240 95 600 150 700 42 35 12 30 1 1 /4 M 24 187
241,3
320 280 164 440 516 260 100 650 160 770 50 42 13 36 1 1 /2 M 24 221

350 310 181 480 591 300 110 710 190 830 50 42 22 36 1 1 /2 M 30 301
350 310 194 480 591 300 110 710 190 830 50 42 22 36 1 1 /2 M 30 301

370 330 196 540 631 320 115 750 200 880 50 42 23 36 1 1 /2 M 30 339
9 15 /16 320 280 166 420 516 260 100 650 160 770 50 42 13 36 1 1 /2 M 24 221
252,413
10 320 280 166 420 516 260 100 650 160 770 50 42 13 36 1 1 /2 M 24 221
254
320 280 166 460 550 280 105 670 160 790 50 42 16 36 1 1 /2 M 24 252

350 310 180 500 591 300 110 710 190 830 50 42 22 36 1 1 /2 M 30 301

283
