P. 958

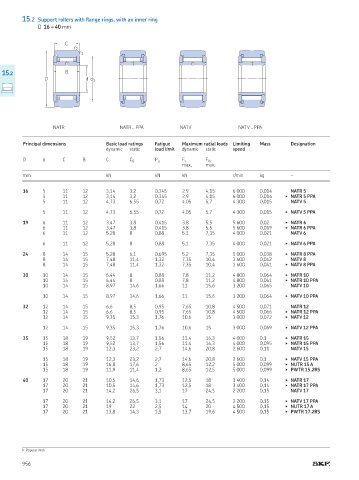

15.2 Support rollers with lange rings, with an inner ring
D 16 – 40 mm
C
r 2
r 1
15 B
0.0.2
D d d 1
NATR NATR PPA NATV NATV PPA
Principal dimensions Basic load ratings Fatigue Maximum radial loads Limiting Mass Designation
dynamic static load limit dynamic static speed
D d C B C C 0 P u F r F 0r
max max
mm kN kN kN r/min kg –
16 5 11 12 3,14 3,2 0,345 2,9 4,15 6 000 0,014 NATR 5
5 11 12 3,14 3,2 0,345 2,9 4,15 6 000 0,014 ▶ NATR 5 PPA
5 11 12 4,73 6,55 0,72 4,05 5,7 4 300 0,015 NATV 5
5 11 12 4,73 6,55 0,72 4,05 5,7 4 300 0,015 ▶ NATV 5 PPA
19 6 11 12 3,47 3,8 0,415 3,8 5,5 5 600 0,02 ▶ NATR 6
6 11 12 3,47 3,8 0,415 3,8 5,5 5 600 0,019 ▶ NATR 6 PPA
6 11 12 5,28 8 0,88 5,1 7,35 4 000 0,021 NATV 6
6 11 12 5,28 8 0,88 5,1 7,35 4 000 0,021 ▶ NATV 6 PPA
24 8 14 15 5,28 6,1 0,695 5,2 7,35 5 000 0,038 ▶ NATR 8 PPA
8 14 15 7,48 11,4 1,32 7,35 10,4 3 600 0,042 NATV 8
8 14 15 7,48 11,4 1,32 7,35 10,4 3 600 0,041 ▶ NATV 8 PPA
30 10 14 15 6,44 8 0,88 7,8 11,2 4 800 0,064 ▶ NATR 10
10 14 15 6,44 8 0,88 7,8 11,2 4 800 0,061 ▶ NATR 10 PPA
10 14 15 8,97 14,6 1,66 11 15,6 3 200 0,065 NATV 10
10 14 15 8,97 14,6 1,66 11 15,6 3 200 0,064 ▶ NATV 10 PPA
32 12 14 15 6,6 8,5 0,95 7,65 10,8 4 500 0,071 NATR 12
12 14 15 6,6 8,5 0,95 7,65 10,8 4 500 0,066 ▶ NATR 12 PPA
12 14 15 9,35 15,3 1,76 10,6 15 3 000 0,072 ▶ NATV 12
12 14 15 9,35 15,3 1,76 10,6 15 3 000 0,069 ▶ NATV 12 PPA
35 15 18 19 9,52 13,7 1,56 11,4 16,3 4 000 0,1 ▶ NATR 15
15 18 19 9,52 13,7 1,56 11,4 16,3 4 000 0,095 ▶ NATR 15 PPA
15 18 19 12,3 23,2 2,7 14,6 20,8 2 600 0,11 NATV 15
15 18 19 12,3 23,2 2,7 14,6 20,8 2 600 0,1 ▶ NATV 15 PPA
15 18 19 16,8 17,6 2 8,65 12,2 5 000 0,099 ▶ NUTR 15 A
15 18 19 11,9 11,4 1,2 8,65 12,5 5 000 0,099 ▶ PWTR 15.2RS
40 17 20 21 10,5 14,6 1,73 12,5 18 3 400 0,14 ▶ NATR 17
17 20 21 10,5 14,6 1,73 12,5 18 3 400 0,14 ▶ NATR 17 PPA
17 20 21 14,2 26,5 3,1 17 24,5 2 200 0,15 NATV 17
17 20 21 14,2 26,5 3,1 17 24,5 2 200 0,15 ▶ NATV 17 PPA
17 20 21 19 22 2,5 14 20 4 500 0,15 ▶ NUTR 17 A
17 20 21 13,8 14,3 1,5 13,7 19,6 4 500 0,15 ▶ PWTR 17.2RS
▶ Popular item
