Page 956 - Rollingbearings

product tables
Product tables

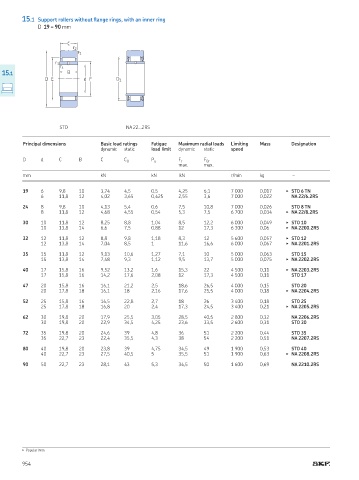

15.1 Support rollers without lange rings, with an inner ring
D 19 – 90 mm

C
r 2
r 1
r 3
r 4
15 B
0.0.1
D E d F D 1

STO NA 22 2RS

Principal dimensions Basic load ratings Fatigue Maximum radial loads Limiting Mass Designation
dynamic static load limit dynamic static speed
D d C B C C 0 P u F r F 0r
max max
mm kN kN kN r/min kg –

19 6 9,8 10 3,74 4,5 0,5 4,25 6,1 7 000 0,017 ▶ STO 6 TN
6 11,8 12 4,02 3,65 0,425 2,55 3,6 7 000 0,022 NA 22/6.2RS

24 8 9,8 10 4,13 5,4 0,6 7,5 10,8 7 000 0,026 STO 8 TN
8 11,8 12 4,68 4,55 0,54 5,3 7,5 6 700 0,034 ▶ NA 22/8.2RS

30 10 11,8 12 8,25 8,8 1,04 8,5 12,2 6 000 0,049 ▶ STO 10
10 13,8 14 6,6 7,5 0,88 12 17,3 6 300 0,06 ▶ NA 2200.2RS

32 12 11,8 12 8,8 9,8 1,18 8,3 12 5 600 0,057 ▶ STO 12
12 13,8 14 7,04 8,5 1 11,6 16,6 6 000 0,067 ▶ NA 2201.2RS

35 15 11,8 12 9,13 10,6 1,27 7,1 10 5 000 0,063 STO 15
15 13,8 14 7,48 9,3 1,12 9,5 13,7 5 000 0,075 ▶ NA 2202.2RS

40 17 15,8 16 9,52 13,2 1,6 15,3 22 4 500 0,11 ▶ NA 2203.2RS
17 15,8 16 14,2 17,6 2,08 12 17,3 4 500 0,11 STO 17

47 20 15,8 16 16,1 21,2 2,5 18,6 26,5 4 000 0,15 STO 20
20 17,8 18 16,1 18 2,16 17,6 25,5 4 000 0,18 ▶ NA 2204.2RS

52 25 15,8 16 16,5 22,8 2,7 18 26 3 400 0,18 STO 25
25 17,8 18 16,8 20 2,4 17,3 24,5 3 400 0,21 ▶ NA 2205.2RS

62 30 19,8 20 17,9 25,5 3,05 28,5 40,5 2 800 0,32 NA 2206.2RS
30 19,8 20 22,9 34,5 4,25 23,6 33,5 2 600 0,31 STO 30

72 35 19,8 20 24,6 39 4,8 36 51 2 200 0,44 STO 35
35 22,7 23 22,4 35,5 4,3 38 54 2 200 0,51 NA 2207.2RS

80 40 19,8 20 23,8 39 4,75 34,5 49 1 900 0,53 STO 40
40 22,7 23 27,5 40,5 5 35,5 51 1 900 0,63 ▶ NA 2208.2RS

90 50 22,7 23 28,1 43 5,3 34,5 50 1 600 0,69 NA 2210.2RS

▶ Popular item
954
