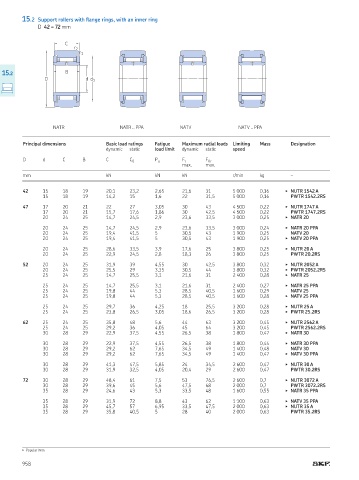

Page 960 - Rollingbearings
P. 960
15.2 Support rollers with lange rings, with an inner ring
D 42 – 72 mm
C
r 2
r 1
15 B
0.0.2
D d d 1
NATR NATR PPA NATV NATV PPA
Principal dimensions Basic load ratings Fatigue Maximum radial loads Limiting Mass Designation
dynamic static load limit dynamic static speed
D d C B C C 0 P u F r F 0r
max max
mm kN kN kN r/min kg –
42 15 18 19 20,1 23,2 2,65 21,6 31 5 000 0,16 ▶ NUTR 1542 A
15 18 19 14,2 15 1,6 22 31,5 5 000 0,16 PWTR 1542.2RS
47 17 20 21 22 27 3,05 30 43 4 500 0,22 ▶ NUTR 1747 A
17 20 21 15,7 17,6 1,86 30 42,5 4 500 0,22 PWTR 1747.2RS
20 24 25 14,7 24,5 2,9 23,6 33,5 3 000 0,25 ▶ NATR 20
20 24 25 14,7 24,5 2,9 23,6 33,5 3 000 0,24 ▶ NATR 20 PPA
20 24 25 19,4 41,5 5 30,5 43 1 900 0,25 NATV 20
20 24 25 19,4 41,5 5 30,5 43 1 900 0,25 ▶ NATV 20 PPA
20 24 25 28,6 33,5 3,9 17,6 25 3 800 0,25 ▶ NUTR 20 A
20 24 25 22,9 24,5 2,8 18,3 26 3 800 0,25 PWTR 20.2RS
52 20 24 25 31,9 39 4,55 30 42,5 3 800 0,32 ▶ NUTR 2052 A
20 24 25 25,5 29 3,35 30,5 44 3 800 0,32 ▶ PWTR 2052.2RS
25 24 25 14,7 25,5 3,1 21,6 31 2 400 0,28 ▶ NATR 25
25 24 25 14,7 25,5 3,1 21,6 31 2 400 0,27 ▶ NATR 25 PPA
25 24 25 19,8 44 5,3 28,5 40,5 1 600 0,29 NATV 25
25 24 25 19,8 44 5,3 28,5 40,5 1 600 0,28 ▶ NATV 25 PPA
25 24 25 29,7 36 4,25 18 25,5 3 200 0,28 ▶ NUTR 25 A
25 24 25 23,8 26,5 3,05 18,6 26,5 3 200 0,28 ▶ PWTR 25.2RS
62 25 24 25 35,8 48 5,6 44 63 3 200 0,45 ▶ NUTR 2562 A
25 24 25 29,2 36 4,05 45 64 3 200 0,45 PWTR 2562.2RS
30 28 29 22,9 37,5 4,55 26,5 38 1 800 0,47 ▶ NATR 30
30 28 29 22,9 37,5 4,55 26,5 38 1 800 0,44 ▶ NATR 30 PPA
30 28 29 29,2 62 7,65 34,5 49 1 400 0,48 NATV 30
30 28 29 29,2 62 7,65 34,5 49 1 400 0,47 ▶ NATV 30 PPA
30 28 29 41,3 47,5 5,85 24 34,5 2 600 0,47 ▶ NUTR 30 A
30 28 29 31,9 32,5 4,05 20,4 29 2 600 0,47 PWTR 30.2RS
72 30 28 29 48,4 61 7,5 53 76,5 2 600 0,7 ▶ NUTR 3072 A
30 28 29 39,6 45 5,6 47,5 68 2 000 0,7 PWTR 3072.2RS
35 28 29 24,6 43 5,3 33,5 48 1 600 0,55 ▶ NATR 35 PPA
35 28 29 31,9 72 8,8 43 62 1 100 0,63 ▶ NATV 35 PPA
35 28 29 45,7 57 6,95 33,5 47,5 2 000 0,63 ▶ NUTR 35 A
35 28 29 35,8 40,5 5 28 40 2 000 0,63 PWTR 35.2RS
▶ Popular item
958
