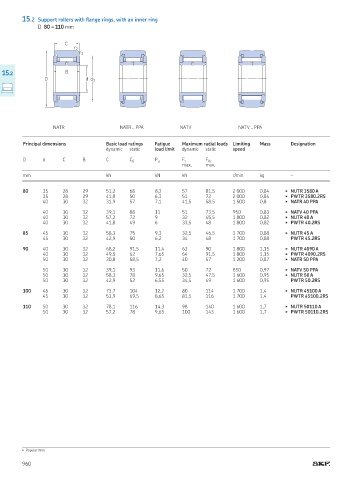

15.2 Support rollers with lange rings, with an inner ring
D 80 – 110 mm

C
r 2
r 1

15 B
0.0.2
D d d 1

NATR NATR PPA NATV NATV PPA

Principal dimensions Basic load ratings Fatigue Maximum radial loads Limiting Mass Designation
dynamic static load limit dynamic static speed
D d C B C C 0 P u F r F 0r
max max
mm kN kN kN r/min kg –

80 35 28 29 51,2 68 8,3 57 81,5 2 000 0,84 ▶ NUTR 3580 A
35 28 29 41,8 50 6,3 51 72 2 000 0,84 ▶ PWTR 3580.2RS
40 30 32 31,9 57 7,1 41,5 58,5 1 500 0,8 ▶ NATR 40 PPA

40 30 32 39,1 88 11 51 73,5 950 0,83 ▶ NATV 40 PPA
40 30 32 57,2 72 9 32 45,5 1 800 0,82 ▶ NUTR 40 A
40 30 32 41,8 49 6 33,5 48 1 800 0,82 ▶ PWTR 40.2RS

85 45 30 32 58,3 75 9,3 32,5 46,5 1 700 0,88 ▶ NUTR 45 A
45 30 32 42,9 50 6,2 34 48 1 700 0,88 PWTR 45.2RS

90 40 30 32 68,2 91,5 11,4 63 90 1 800 1,15 ▶ NUTR 4090 A
40 30 32 49,5 62 7,65 64 91,5 1 800 1,15 ▶ PWTR 4090.2RS
50 30 32 30,8 58,5 7,2 40 57 1 200 0,87 ▶ NATR 50 PPA

50 30 32 39,1 93 11,6 50 72 850 0,97 ▶ NATV 50 PPA
50 30 32 58,3 78 9,65 32,5 47,5 1 600 0,95 ▶ NUTR 50 A
50 30 32 42,9 52 6,55 34,5 49 1 600 0,95 PWTR 50.2RS

100 45 30 32 73,7 104 12,7 80 114 1 700 1,4 ▶ NUTR 45100 A
45 30 32 53,9 69,5 8,65 81,5 116 1 700 1,4 PWTR 45100.2RS

110 50 30 32 78,1 116 14,3 98 140 1 600 1,7 ▶ NUTR 50110 A
50 30 32 57,2 78 9,65 100 143 1 600 1,7 ▶ PWTR 50110.2RS

▶ Popular item
960
