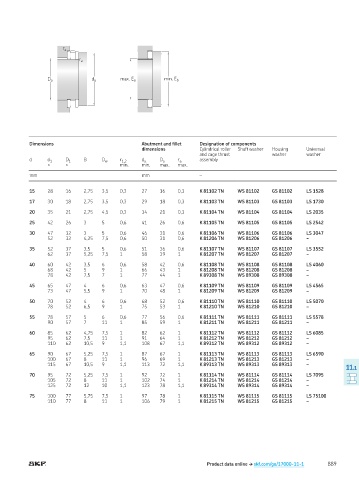

Page 891 - Rollingbearings

r a
r a

D a d a max. E a min. E b

Dimensions Abutment and illet Designation of components
dimensions Cylindrical roller Shaft washer Housing Universal
and cage thrust washer washer
d d 1 D 1 B D w r 1,2 d a D a r a assembly
≈ ≈ min min max max
mm mm –

15 28 16 2,75 3,5 0,3 27 16 0,3 K 81102 TN WS 81102 GS 81102 LS 1528

17 30 18 2,75 3,5 0,3 29 18 0,3 K 81103 TN WS 81103 GS 81103 LS 1730

20 35 21 2,75 4,5 0,3 34 21 0,3 K 81104 TN WS 81104 GS 81104 LS 2035

25 42 26 3 5 0,6 41 26 0,6 K 81105 TN WS 81105 GS 81105 LS 2542

30 47 32 3 5 0,6 46 31 0,6 K 81106 TN WS 81106 GS 81106 LS 3047
52 32 4,25 7,5 0,6 50 31 0,6 K 81206 TN WS 81206 GS 81206 –

35 52 37 3,5 5 0,6 51 36 0,6 K 81107 TN WS 81107 GS 81107 LS 3552
62 37 5,25 7,5 1 58 39 1 K 81207 TN WS 81207 GS 81207 –

40 60 42 3,5 6 0,6 58 42 0,6 K 81108 TN WS 81108 GS 81108 LS 4060
68 42 5 9 1 66 43 1 K 81208 TN WS 81208 GS 81208 –
78 42 7,5 7 1 77 44 1 K 89308 TN WS 89308 GS 89308 –

45 65 47 4 6 0,6 63 47 0,6 K 81109 TN WS 81109 GS 81109 LS 4565
73 47 5,5 9 1 70 48 1 K 81209 TN WS 81209 GS 81209 –

50 70 52 4 6 0,6 68 52 0,6 K 81110 TN WS 81110 GS 81110 LS 5070
78 52 6,5 9 1 75 53 1 K 81210 TN WS 81210 GS 81210 –

55 78 57 5 6 0,6 77 56 0,6 K 81111 TN WS 81111 GS 81111 LS 5578
90 57 7 11 1 85 59 1 K 81211 TN WS 81211 GS 81211 –

60 85 62 4,75 7,5 1 82 62 1 K 81112 TN WS 81112 GS 81112 LS 6085
95 62 7,5 11 1 91 64 1 K 81212 TN WS 81212 GS 81212 –
110 62 10,5 9 1,1 108 67 1,1 K 89312 TN WS 89312 GS 89312 –

65 90 67 5,25 7,5 1 87 67 1 K 81113 TN WS 81113 GS 81113 LS 6590
100 67 8 11 1 96 69 1 K 81213 TN WS 81213 GS 81213 –
115 67 10,5 9 1,1 113 72 1,1 K 89313 TN WS 89313 GS 89313 –
11.1
70 95 72 5,25 7,5 1 92 72 1 K 81114 TN WS 81114 GS 81114 LS 7095
105 72 8 11 1 102 74 1 K 81214 TN WS 81214 GS 81214 –
125 72 12 10 1,1 123 78 1,1 K 89314 TN WS 89314 GS 89314 –

75 100 77 5,75 7,5 1 97 78 1 K 81115 TN WS 81115 GS 81115 LS 75100
110 77 8 11 1 106 79 1 K 81215 TN WS 81215 GS 81215 –

Product data online † skf.com/go/17000-11-1 889
