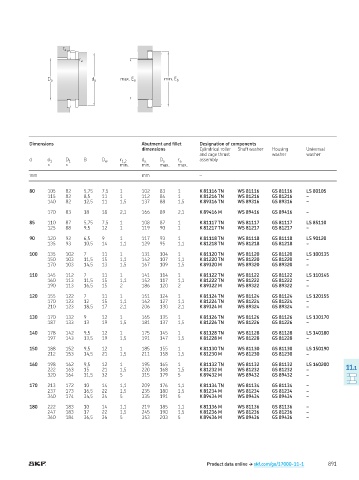

Page 893 - Rollingbearings

r a
r a

D a d a max. E a min. E b

Dimensions Abutment and illet Designation of components
dimensions Cylindrical roller Shaft washer Housing Universal
and cage thrust washer washer
d d 1 D 1 B D w r 1,2 d a D a r a assembly
≈ ≈ min min max max
mm mm –

80 105 82 5,75 7,5 1 102 83 1 K 81116 TN WS 81116 GS 81116 LS 80105
115 82 8,5 11 1 112 84 1 K 81216 TN WS 81216 GS 81216 –
140 82 12,5 11 1,5 137 88 1,5 K 89316 TN WS 89316 GS 89316 –

170 83 18 18 2,1 166 89 2,1 K 89416 M WS 89416 GS 89416 –

85 110 87 5,75 7,5 1 108 87 1 K 81117 TN WS 81117 GS 81117 LS 85110
125 88 9,5 12 1 119 90 1 K 81217 TN WS 81217 GS 81217 –

90 120 92 6,5 9 1 117 93 1 K 81118 TN WS 81118 GS 81118 LS 90120
135 93 10,5 14 1,1 129 95 1,1 K 81218 TN WS 81218 GS 81218 –

100 135 102 7 11 1 131 104 1 K 81120 TN WS 81120 GS 81120 LS 100135
150 103 11,5 15 1,1 142 107 1,1 K 81220 TN WS 81220 GS 81220 –
170 103 14,5 13 1,5 167 109 1,5 K 89320 M WS 89320 GS 89320 –

110 145 112 7 11 1 141 114 1 K 81122 TN WS 81122 GS 81122 LS 110145
160 113 11,5 15 1,1 152 117 1,1 K 81222 TN WS 81222 GS 81222 –
190 113 16,5 15 2 186 120 2 K 89322 M WS 89322 GS 89322 –

120 155 122 7 11 1 151 124 1 K 81124 TN WS 81124 GS 81124 LS 120155
170 123 12 15 1,1 162 127 1,1 K 81224 TN WS 81224 GS 81224 –
210 123 18,5 17 2,1 206 130 2,1 K 89324 M WS 89324 GS 89324 –

130 170 132 9 12 1 165 135 1 K 81126 TN WS 81126 GS 81126 LS 130170
187 133 13 19 1,5 181 137 1,5 K 81226 TN WS 81226 GS 81226 –

140 178 142 9,5 12 1 175 145 1 K 81128 TN WS 81128 GS 81128 LS 140180
197 143 13,5 19 1,5 191 147 1,5 K 81228 M WS 81228 GS 81228 –

150 188 152 9,5 12 1 185 155 1 K 81130 TN WS 81130 GS 81130 LS 150190
212 153 14,5 21 1,5 211 158 1,5 K 81230 M WS 81230 GS 81230 –

160 198 162 9,5 12 1 195 165 1 K 81132 TN WS 81132 GS 81132 LS 160200
222 163 15 21 1,5 220 168 1,5 K 81232 M WS 81232 GS 81232 – 11.1
320 164 31,5 32 5 315 179 5 K 89432 M WS 89432 GS 89432 –

170 213 172 10 14 1,1 209 176 1,1 K 81134 TN WS 81134 GS 81134 –
237 173 16,5 22 1,5 235 180 1,5 K 81234 M WS 81234 GS 81234 –
340 174 34,5 34 5 335 191 5 K 89434 M WS 89434 GS 89434 –

180 222 183 10 14 1,1 219 185 1,1 K 81136 M WS 81136 GS 81136 –
247 183 17 22 1,5 245 190 1,5 K 81236 M WS 81236 GS 81236 –
360 184 36,5 36 5 353 203 5 K 89436 M WS 89436 GS 89436 –

Product data online † skf.com/go/17000-11-1 891
