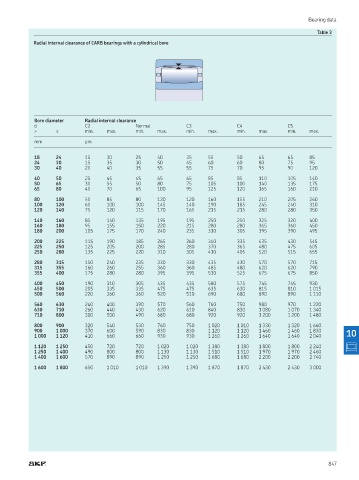

Page 849 - Rollingbearings

Bearing data
Table 3
Radial internal clearance of CARB bearings with a cylindrical bore

Bore diameter Radial internal clearance
d C2 Normal C3 C4 C5
> ≤ min max min max min max min max min max
mm μm

18 24 15 30 25 40 35 55 50 65 65 85
24 30 15 35 30 50 45 60 60 80 75 95
30 40 20 40 35 55 55 75 70 95 90 120
40 50 25 45 45 65 65 85 85 110 105 140
50 65 30 55 50 80 75 105 100 140 135 175
65 80 40 70 65 100 95 125 120 165 160 210
80 100 50 85 80 120 120 160 155 210 205 260
100 120 60 100 100 145 140 190 185 245 240 310
120 140 75 120 115 170 165 215 215 280 280 350
140 160 85 140 135 195 195 250 250 325 320 400
160 180 95 155 150 220 215 280 280 365 360 450
180 200 105 175 170 240 235 310 305 395 390 495
200 225 115 190 185 265 260 340 335 435 430 545
225 250 125 205 200 285 280 370 365 480 475 605
250 280 135 225 220 310 305 410 405 520 515 655
280 315 150 240 235 330 330 435 430 570 570 715
315 355 160 260 255 360 360 485 480 620 620 790
355 400 175 280 280 395 395 530 525 675 675 850
400 450 190 310 305 435 435 580 575 745 745 930
450 500 205 335 335 475 475 635 630 815 810 1 015
500 560 220 360 360 520 510 690 680 890 890 1 110
560 630 240 400 390 570 560 760 750 980 970 1 220
630 710 260 440 430 620 610 840 830 1 080 1 070 1 340
710 800 300 500 490 680 680 920 920 1 200 1 200 1 480
800 900 320 540 530 760 750 1 020 1 010 1 330 1 320 1 660
900 1 000 370 600 590 830 830 1 120 1 120 1 460 1 460 1 830 10
1 000 1 120 410 660 660 930 930 1 260 1 260 1 640 1 640 2 040
1 120 1 250 450 720 720 1 020 1 020 1 380 1 380 1 800 1 800 2 240
1 250 1 400 490 800 800 1 130 1 130 1 510 1 510 1 970 1 970 2 460
1 400 1 600 570 890 890 1 250 1 250 1 680 1 680 2 200 2 200 2 740

1 600 1 800 650 1 010 1 010 1 390 1 390 1 870 1 870 2 430 2 430 3 000
