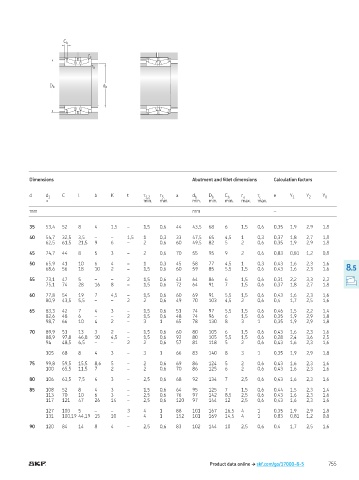

Page 757 - Rollingbearings

C b

r c

r a

D b d b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 C l b K t r 1,2 r 5 a d b D b C b r a r c e Y 1 Y 2 Y 0
≈ min. min. min. min. min. max. max.
mm mm –

35 53,4 52 8 4 1,5 – 1,5 0,6 44 43,5 68 6 1,5 0,6 0,35 1,9 2,9 1,8

40 54,7 32,5 3,5 – – 1,5 1 0,3 33 47,5 65 4,5 1 0,3 0,37 1,8 2,7 1,8
62,5 61,5 21,5 9 6 – 2 0,6 60 49,5 82 5 2 0,6 0,35 1,9 2,9 1,8

45 74,7 44 8 5 3 – 2 0,6 70 55 95 9 2 0,6 0,83 0,81 1,2 0,8

50 65,9 41 10 6 4 – 1 0,3 45 58 77 4,5 1 0,3 0,43 1,6 2,3 1,6
68,6 56 18 10 2 – 1,5 0,6 60 59 85 5,5 1,5 0,6 0,43 1,6 2,3 1,6 8.5

55 73,1 47 5 – – 2 1,5 0,6 43 64 86 6 1,5 0,6 0,31 2,2 3,3 2,2
75,1 74 28 16 8 – 1,5 0,6 72 64 91 7 1,5 0,6 0,37 1,8 2,7 1,8

60 77,8 54 19 7 4,5 – 1,5 0,6 60 69 91 5,5 1,5 0,6 0,43 1,6 2,3 1,6
80,9 43,5 5,5 – – 2 2 0,6 49 70 103 4,5 2 0,6 0,4 1,7 2,5 1,6

65 83,3 42 7 4 3 – 1,5 0,6 51 74 97 5,5 1,5 0,6 0,46 1,5 2,2 1,4
82,6 48 6 – – 2 1,5 0,6 48 74 96 6 1,5 0,6 0,35 1,9 2,9 1,8
98,7 66 10 4 2 – 3 1 65 78 130 8 3 1 0,35 1,9 2,9 1,8

70 89,9 51 13 3 2 – 1,5 0,6 60 80 105 6 1,5 0,6 0,43 1,6 2,3 1,6
88,9 97,8 46,8 10 4,5 – 1,5 0,6 92 80 105 5,5 1,5 0,6 0,28 2,4 3,6 2,5
94 48,5 6,5 – – 2 2 0,6 57 81 118 5 2 0,6 0,43 1,6 2,3 1,6

105 68 8 4 3 – 3 1 66 83 140 8 3 1 0,35 1,9 2,9 1,8

75 99,8 59,5 15,5 8,6 5 – 2 0,6 69 86 124 5 2 0,6 0,43 1,6 2,3 1,6
100 65,5 11,5 7 2 – 2 0,6 70 86 125 6 2 0,6 0,43 1,6 2,3 1,6

80 106 63,5 7,5 4 3 – 2,5 0,6 68 92 134 7 2,5 0,6 0,43 1,6 2,3 1,6

85 108 52 8 4 3 – 1,5 0,6 64 95 125 7 1,5 0,6 0,44 1,5 2,3 1,4
113 70 10 6 3 – 2,5 0,6 76 97 142 8,5 2,5 0,6 0,43 1,6 2,3 1,6
117 121 47 26 14 – 2,5 0,6 120 97 144 12 2,5 0,6 0,43 1,6 2,3 1,6

127 103 5 – – 3 4 1 88 101 167 16,5 4 1 0,35 1,9 2,9 1,8
131 100,19 44,19 15 10 – 4 1 152 101 169 14,5 4 1 0,83 0,81 1,2 0,8

90 120 84 14 8 4 – 2,5 0,6 83 102 144 10 2,5 0,6 0,4 1,7 2,5 1,6

Product data online † skf.com/go/17000-8-5 755
