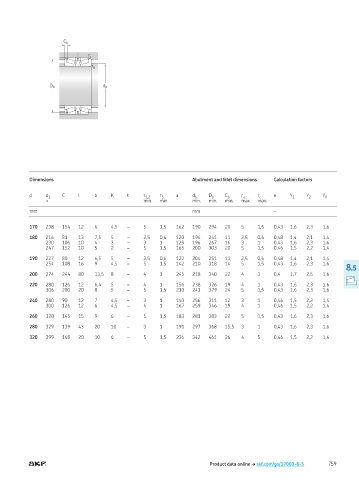

Page 761 - Rollingbearings

C b

r c

r a

D b d b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 C l b K t r 1,2 r 5 a d b D b C b r a r c e Y 1 Y 2 Y 0
≈ min. min. min. min. min. max. max.
mm mm –

170 238 154 12 6 4,5 – 5 1,5 162 190 294 20 5 1,5 0,43 1,6 2,3 1,6

180 216 81 13 7,5 5 – 2,5 0,6 120 194 241 11 2,5 0,6 0,48 1,4 2,1 1,4
230 106 10 4 3 – 3 1 128 196 267 16 3 1 0,43 1,6 2,3 1,6
247 152 10 5 2 – 5 1,5 165 200 303 20 5 1,5 0,46 1,5 2,2 1,4

190 227 80 12 6,5 5 – 2,5 0,6 122 204 251 11 2,5 0,6 0,48 1,4 2,1 1,4
254 108 16 9 4,5 – 5 1,5 142 210 318 14 5 1,5 0,43 1,6 2,3 1,6
8.5
200 274 244 80 13,5 8 – 4 1 245 218 340 22 4 1 0,4 1,7 2,5 1,6

220 280 126 12 6,4 5 – 4 1 156 238 326 19 4 1 0,43 1,6 2,3 1,6
306 200 20 8 5 – 5 1,5 210 241 379 24 5 1,5 0,43 1,6 2,3 1,6

240 280 90 12 7 4,5 – 3 1 140 256 311 12 3 1 0,46 1,5 2,2 1,4
300 126 12 6 4,5 – 4 1 167 259 346 19 4 1 0,46 1,5 2,2 1,4

260 328 145 15 9 6 – 5 1,5 183 281 383 22 5 1,5 0,43 1,6 2,3 1,6

280 329 139 43 20 10 – 3 1 191 297 368 15,5 3 1 0,43 1,6 2,3 1,6

320 399 168 20 10 6 – 5 1,5 226 342 461 26 4 5 0,46 1,5 2,2 1,4

Product data online † skf.com/go/17000-8-5 759
