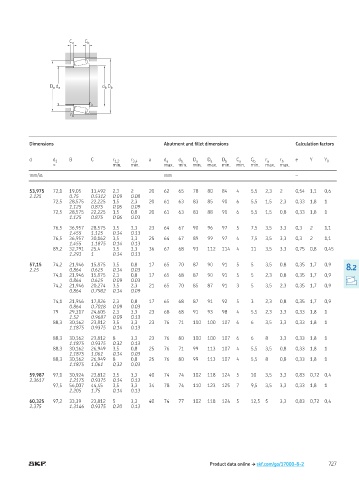

Page 729 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

53,975 72,1 19,05 13,492 2,3 2 20 62 65 78 80 84 4 5,5 2,3 2 0,54 1,1 0,6
2.125 0.75 0.5312 0.09 0.08
72,5 28,575 22,225 1,5 2,3 20 61 63 83 85 90 6 5,5 1,5 2,3 0,33 1,8 1
1.125 0.875 0.06 0.09
72,5 28,575 22,225 1,5 0,8 20 61 63 83 88 90 6 5,5 1,5 0,8 0,33 1,8 1
1.125 0.875 0.06 0.03

76,5 36,957 28,575 3,5 3,3 23 64 67 90 96 97 5 7,5 3,5 3,3 0,3 2 1,1
1.455 1.125 0.14 0.13
76,5 36,957 30,162 3,5 3,3 25 64 67 89 99 97 4 7,5 3,5 3,3 0,3 2 1,1
1.455 1.1875 0.14 0.13
89,2 32,791 25,4 3,5 3,3 36 67 68 93 112 114 4 11 3,5 3,3 0,75 0,8 0,45
1.291 1 0.14 0.13

57,15 74,2 21,946 15,875 3,5 0,8 17 65 70 87 90 91 5 5 3,5 0,8 0,35 1,7 0,9
2.25 0.864 0.625 0.14 0.03 8.2
74,1 21,946 15,875 2,3 0,8 17 65 68 87 90 91 5 5 2,3 0,8 0,35 1,7 0,9
0.864 0.625 0.09 0.03
74,2 21,946 20,274 3,5 2,3 21 65 70 85 87 91 3 5 3,5 2,3 0,35 1,7 0,9
0.864 0.7982 0.14 0.09

74,1 21,946 17,826 2,3 0,8 17 65 68 87 91 92 5 3 2,3 0,8 0,35 1,7 0,9
0.864 0.7018 0.09 0.03
79 29,317 24,605 2,3 3,3 23 68 68 91 93 98 4 5,5 2,3 3,3 0,33 1,8 1
1.52 0.9687 0.09 0.13
88,3 30,162 23,812 3,5 3,3 23 76 71 100 100 107 6 6 3,5 3,3 0,33 1,8 1
1.1875 0.9375 0.14 0.13

88,3 30,162 23,812 8 3,3 23 76 80 100 100 107 6 6 8 3,3 0,33 1,8 1
1.1875 0.9375 0.32 0.13
88,3 30,162 26,949 3,5 0,8 25 76 71 99 113 107 4 5,5 3,5 0,8 0,33 1,8 1
1.1875 1.061 0.14 0.03
88,3 30,162 26,949 8 0,8 25 76 80 99 113 107 4 5,5 8 0,8 0,33 1,8 1
1.1875 1.061 0.32 0.03

59,987 97,1 30,924 23,812 3,5 3,3 40 74 74 102 118 124 5 10 3,5 3,3 0,83 0,72 0,4
2.3617 1.2175 0.9375 0.14 0.13
97,5 56,007 44,45 3,5 3,3 34 78 74 110 123 125 7 9,5 3,5 3,3 0,33 1,8 1
2.205 1.75 0.14 0.13

60,325 97,2 33,39 23,812 5 3,3 40 74 77 102 118 124 5 12,5 5 3,3 0,83 0,72 0,4
2.375 1.3146 0.9375 0.20 0.13
