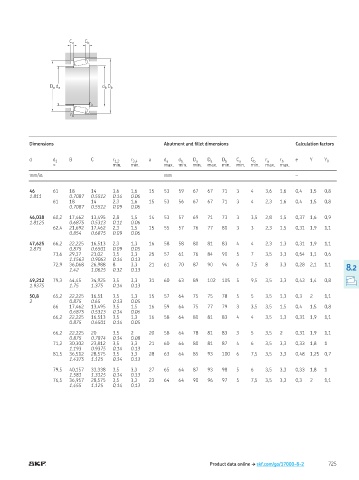

Page 727 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

46 61 18 14 3,6 1,6 15 53 59 67 67 71 3 4 3,6 1,6 0,4 1,5 0,8
1.811 0.7087 0.5512 0.14 0.06
61 18 14 2,3 1,6 15 53 56 67 67 71 3 4 2,3 1,6 0,4 1,5 0,8
0.7087 0.5512 0.09 0.06

46,038 60,2 17,462 13,495 2,8 1,5 14 53 57 69 71 73 3 3,5 2,8 1,5 0,37 1,6 0,9
1.8125 0.6875 0.5313 0.11 0.06
62,4 21,692 17,462 2,3 1,5 15 55 57 76 77 80 3 3 2,3 1,5 0,31 1,9 1,1
0.854 0.6875 0.09 0.06

47,625 66,2 22,225 16,513 2,3 1,3 16 58 58 80 81 83 4 4 2,3 1,3 0,31 1,9 1,1
1.875 0.875 0.6501 0.09 0.05
73,6 29,37 23,02 3,5 3,3 25 57 61 76 84 90 5 7 3,5 3,3 0,54 1,1 0,6
1.1563 0.9063 0.14 0.13
72,9 36,068 26,988 8 3,3 21 61 70 87 90 94 6 7,5 8 3,3 0,28 2,1 1,1
1.42 1.0625 0.32 0.13 8.2

49,212 79,3 44,45 34,925 3,5 3,3 31 60 63 89 102 105 5 9,5 3,5 3,3 0,43 1,4 0,8
1.9375 1.75 1.375 0.14 0.13

50,8 65,2 22,225 16,51 3,5 1,3 15 57 64 75 75 78 5 5 3,5 1,3 0,3 2 1,1
2 0.875 0.65 0.13 0.05
66 17,462 13,495 3,5 1,5 16 59 64 75 77 79 3 3,5 3,5 1,5 0,4 1,5 0,8
0.6875 0.5313 0.14 0.06
66,2 22,225 16,513 3,5 1,3 16 58 64 80 81 83 4 4 3,5 1,3 0,31 1,9 1,1
0.875 0.6501 0.14 0.05

66,2 22,225 20 3,5 2 20 58 64 78 81 83 3 5 3,5 2 0,31 1,9 1,1
0.875 0.7874 0.14 0.08
71,2 30,302 23,812 3,5 3,3 21 60 64 80 81 87 4 6 3,5 3,3 0,33 1,8 1
1.193 0.9375 0.14 0.13
81,5 36,512 28,575 3,5 3,3 28 63 64 85 93 100 6 7,5 3,5 3,3 0,48 1,25 0,7
1.4375 1.125 0.14 0.13

79,5 40,157 33,338 3,5 3,3 27 65 64 87 93 98 5 6 3,5 3,3 0,33 1,8 1
1.581 1.3125 0.14 0.13
76,5 36,957 28,575 3,5 3,3 23 64 64 90 96 97 5 7,5 3,5 3,3 0,3 2 1,1
1.455 1.125 0.14 0.13

Product data online † skf.com/go/17000-8-2 725
