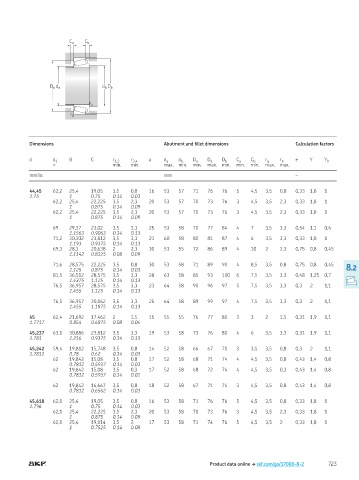

Page 725 - Rollingbearings

C a C b

D a d a d b D b

r a

r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min min max min min max min min min max max
mm/in. mm –

44,45 62,2 25,4 19,05 3,5 0,8 16 53 57 71 76 76 5 4,5 3,5 0,8 0,33 1,8 1
1.75 1 0.75 0.14 0.03
62,2 25,4 22,225 3,5 2,3 20 53 57 70 73 76 3 4,5 3,5 2,3 0,33 1,8 1
1 0.875 0.14 0.09
62,2 25,4 22,225 3,5 2,3 20 53 57 70 73 76 3 4,5 3,5 2,3 0,33 1,8 1
1 0.875 0.14 0.09

69 29,37 23,02 3,5 3,3 25 53 58 70 77 84 4 7 3,5 3,3 0,54 1,1 0,6
1.1563 0.9063 0.14 0.13
71,2 30,302 23,812 3,5 3,3 21 60 58 80 81 87 4 6 3,5 3,3 0,33 1,8 1
1.193 0.9375 0.14 0.13
69,3 28,3 20,638 2 2,3 30 53 55 72 86 89 4 10 2 2,3 0,75 0,8 0,45
1.1142 0.8125 0.08 0.09

71,6 28,575 22,225 3,5 0,8 30 53 58 71 89 90 4 8,5 3,5 0,8 0,75 0,8 0,45
1.125 0.875 0.14 0.03 8.2
81,5 36,512 28,575 3,5 3,3 28 63 58 85 93 100 6 7,5 3,5 3,3 0,48 1,25 0,7
1.4375 1.125 0.14 0.13
76,5 36,957 28,575 3,5 3,3 23 64 58 90 96 97 5 7,5 3,5 3,3 0,3 2 1,1
1.455 1.125 0.14 0.13

76,5 36,957 30,162 3,5 3,3 25 64 58 89 99 97 4 7,5 3,5 3,3 0,3 2 1,1
1.455 1.1875 0.14 0.13

45 62,4 21,692 17,462 2 1,5 15 55 55 76 77 80 3 3 2 1,5 0,31 1,9 1,1
1.7717 0.854 0.6875 0.08 0.06

45,237 63,1 30,886 23,812 3,5 3,3 19 53 58 73 76 80 4 6 3,5 3,3 0,31 1,9 1,1
1.781 1.216 0.9375 0.14 0.13

45,242 59,4 19,812 15,748 3,5 0,8 14 52 58 66 67 70 3 3,5 3,5 0,8 0,3 2 1,1
1.7812 0.78 0.62 0.14 0.03
62 19,842 15,08 3,5 0,8 17 52 58 68 71 74 4 4,5 3,5 0,8 0,43 1,4 0,8
0.7812 0.5937 0.14 0.03
62 19,842 15,08 3,5 0,3 17 52 58 68 72 74 4 4,5 3,5 0,3 0,43 1,4 0,8
0.7812 0.5937 0.14 0.01

62 19,842 16,667 3,5 0,8 18 52 58 67 71 74 3 4,5 3,5 0,8 0,43 1,4 0,8
0.7812 0.6562 0.14 0.03

45,618 62,1 25,4 19,05 3,5 0,8 16 53 58 71 76 76 5 4,5 3,5 0,8 0,33 1,8 1
1.796 1 0.75 0.14 0.03
62,1 25,4 22,225 3,5 2,3 20 53 58 70 73 76 3 4,5 3,5 2,3 0,33 1,8 1
1 0.875 0.14 0.09
62,1 25,4 19,114 3,5 2 17 53 58 71 74 76 5 4,5 3,5 2 0,33 1,8 1
1 0.7525 0.14 0.08
